●齒輪聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒輪聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。鼓形齒式聯軸器屬于剛撓性聯軸器，具有徑向、軸向和角向等軸線偏差補償能力，與cl型直齒式聯軸器相比，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況。

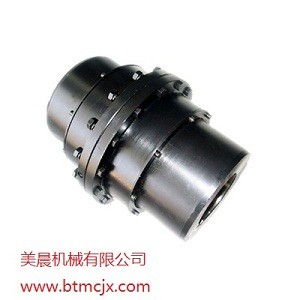

        gⅱcl型—鼓形齒式聯軸器由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。
　　齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。

型號	公稱轉距 tn n·m	許用轉速[n] r/min	軸孔直徑	軸孔長度	d	h	a	c	轉動慣量 kg.㎡	潤滑脂用量 ml	質量 kg
				y,j1
			d1,d2	l
giicl1	355	4000	14-35	38-82	103	2.0	36	8	0.0035-0.00375	51	3.1
giicl2	630	4000	16-45	38-112	115	2.0	42	8	0.00550-0.00675	70	3.5
giicl3	1000	4000	22-56	38-112	127	2.0	44	8	0.010-0.0113	68	7.0
giicl4	1600	4000	38-65	60-142	149	2.0	49	8	0.02-0.0245	87	12.2
giicl5	2800	4000	40-75	84-142	167	2.5	55	10	0.0378-0.0433	125	18.0
giicl6	4500	4000	45-90	84-172	187	2.5	56	10	0.0663-0.0843	148	26.5
giicl7	6300	3750	50-105	84-212	204	3.5	60	10	0.103-0.151	175	39.2
giicl8	9000	3300	55-115	84-212	230	3.0	67	12	0.167-0.241	268	49.7
giicl9	14000	3000	60-135	107-252	256	3.0	69	12	0.316-0.470	310	79.6
giicl10	20000	2650	65-150	107-252	287	3.5	78	14	0.511-0.745	472	101
giicl11	31500	2350	70-175	107-302	325	3.5	81	14	1.096-1.588	550	161
giicl12	45000	2100	75-200	107-352	362	4.0	89	16	1.623-3.055	695	213
giicl13	63000	1850	150-225	202-352	412	4.5	98	18	3.925-4.918	1019	315
giicl14	100000	1650	170-250	242-410	462	5.5	172	22	8.025-9.725	3900	476
giicl15	160000	1500	190-285	282-470	512	5.5	182	22	14.300-17.45	3700	696
giicl16	224000	1300	220-320	282-470	580	7.0	209	28	23.925-29.1	4500	913
giicl17	315000	1200	250-365	330-550	644	7.0	198	28	43.095-53.725	4900	1322
giicl18	450000	1050	280-400	380-650	726	8.0	222	28	78.525-99.500	7000	1948
giicl19	630000	950	300-470	380-650	818	8.0	232	32	136.750-175.5	8900	3026
giicl20	900000	800	360-540	450-800	928	10.5	247	32	261.75-360.75	11000	3984
giicl21	1250000	750	400-600	540-800	1022	11.5	255	40	468.75-561.50	13000	4977
giicl22	1600000	650	450-680	540-800	1134	13.0	262	40	753.750-904.750	16000	7738
giicl23	2240000	600	500-770	680-800	1282	14.5	299	50	1517-1725	28000	10783
giicl24	3150000	550	560-880	680-900	1428	16.5	317	50	2486-3131.75	33000	15015
giicl25	4000000	460	670-1040	900-1000	1644	19.0	325	50	5174.25-7198.25	43000	24080

        以上是giicl型鼓形齒式聯軸器的詳細信息，如果您對此鼓形齒式聯軸器的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取此聯軸器的最新信息。
