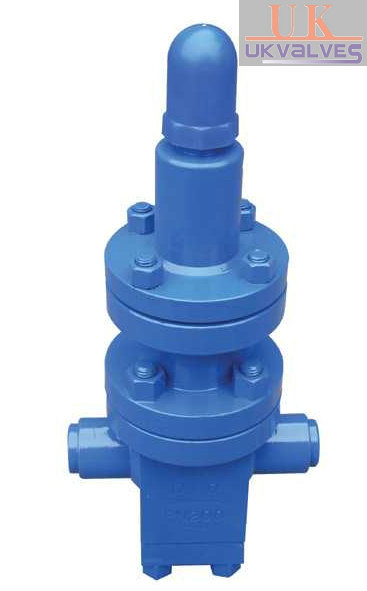

進口內螺紋蒸汽減壓閥,進口蒸汽減壓閥

產品特點：進口內螺紋蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。

一、進口內螺紋蒸汽減壓閥結構特點和用處：

　　本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

　　本產品主要用于蒸汽管路，起減壓穩壓作用。

二、進口內螺紋蒸汽減壓閥性能指標：

公稱壓力     1.6        2.5

殼體試驗壓力 2.4         3.75

密封試驗壓力 1.6         2.5

最高進口壓力 1.6         2.5

出口壓力范圍0.1-1.0      0.1-1.6

最小壓差     0.15       0.15

注：殼體試驗不包括膜片、閥蓋。

三、進口內螺紋蒸汽減壓閥主要零件材料：

零件名稱            零件材料

閥體閥蓋底蓋      wcb

閥座閥盤           2cr13

缸套                 2cr13/25（鍍硬鉻）

活塞                 2cr13/銅合金

活塞環               合金鑄鐵

導閥座               導閥桿 2cr13

膜片                 1cr18ni9ti

主閥彈簧            50crva

導閥主彈簧          50crva

調節彈簧            60si2mn

四、進口內螺紋蒸汽減壓閥流量系數

（cv）： dn15    20    25   32    40    50

cv       1    2.5    4     6.5    9   16
