進口氣體減壓閥,進口減壓閥

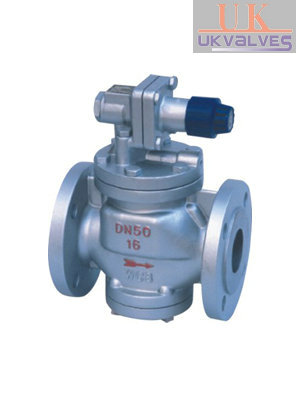

產品特點：進口氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。

進口氣體減壓閥結構特點和用處：

　　進口氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

　　氣體減壓閥主要用于氣體管路，如空氣減壓閥、氮氣減壓閥、氧氣減壓閥、氫氣減壓閥、液化氣減壓閥、天然氣減壓閥等氣體。

進口氣體減壓閥主要技術參數和性能指標：

公稱壓力(mpa)      1.6    2.5     4.0    6.4     10.0    16.0

殼體試驗壓力(mpa)  2.4    3.75    6.0    9.6     15.0     24

密封試驗壓力(mpa)  1.6    2.5     4.0    6.4     10.0     16.0

最高進口壓力(mpa)  1.6    2.5     4.0    6.4     10.0     16.0

出口壓力范圍(mpa) 0.1-1.0  0.1-1.6 0.1-2.5  0.5-3.5  0.5-3.5 0.5-4.5

最小壓差(mpa)      0.15   0.15    0.2    0.4     0.8      1.0

滲漏量 x/f(聚四氟乙稀/橡膠)：o y(硬密封)

注：殼體試驗不包括膜片、頂蓋

進口氣體減壓閥主要零件材料：

零件名稱           零件材料

閥體閥蓋底蓋     wcb/fcb*

閥座閥盤          2cr13/304*

缸套                2cr13/25(鍍硬鉻)/304*

活塞               2cr13/銅合金/銅合金*

活塞環              合金鑄鐵/對位聚苯*

導閥座導閥桿      2cr13/304*

膜片                1cr18ni9ti

主閥導閥彈簧      50crva

調節彈簧           60si2mn

密封墊(x/f型號)     橡膠/聚四氟乙稀

導閥體導閥蓋      25/304  注：用于氧氣介質時的材料

進口氣體減壓閥流量系數(cv):

dn 15  20  25  32  40   50  65  80  100  125 150

cv 1   2.5  4   6.5  9    16  25  36  64   100   140

dn   200   250   300   350   400   500

cv    250   400   570   780   1020 1500
