目前運營商在建設新的3g網絡時，已更多地采用“分區域控溫+點到點冷卻”技術的戶外機柜，包括將主設備、電池及ups電源集成在3個、2個甚至1個戶外機柜，這也是目前得到廣泛認可的新微發射站站（迷你機房/迷你基站）建設方案。

那么對戶外新微發射站站（迷你機房/迷你基站）機柜內部降溫將成為戶外新微發射站站（迷你機房/迷你基站）工作穩定性的首要任務，寶之花制冷設備長年專注于室內型機柜空調和戶外型機柜空調的研制和開發，目前主要用于該戶外機柜空調的產品有：戶外機柜空調，戶外機柜熱交換器、戶外機柜空調熱交換一體機，戶外機柜空調熱管一體機等制冷產品，

4g迷你戶外通信機柜散熱專用80w/k一體式熱管式換熱器主要適用于戶外通訊機柜、戶外電池柜、戶外電氣柜、迷你發射機房，迷你型機房等需散熱場合。

主要特性如下：

1、顯冷量：40w/k   80w/k 等可按要求定做定制

2、輸入電源：電壓110v、220v，直流48v ；頻率50hz、60hz可選擇

3、r134a、r407、r410、r22等環保制冷劑可選擇

4、多重保護功能

5、報警輸出、存儲、查詢功能，且存儲信息≥500條

6、可視化人機界面

7、來電自啟動功能

8、遠程監控功能：rs485/rs232通訊接口 （可選）

9、合理的結構設計，維護方便

10、安裝方式選擇：門裝（內掛、外掛、半嵌入）、側裝

11、大風量設計，不凝露，適合t3工況

12、ip55防護等級高，防水、防塵，適用于戶外環境。

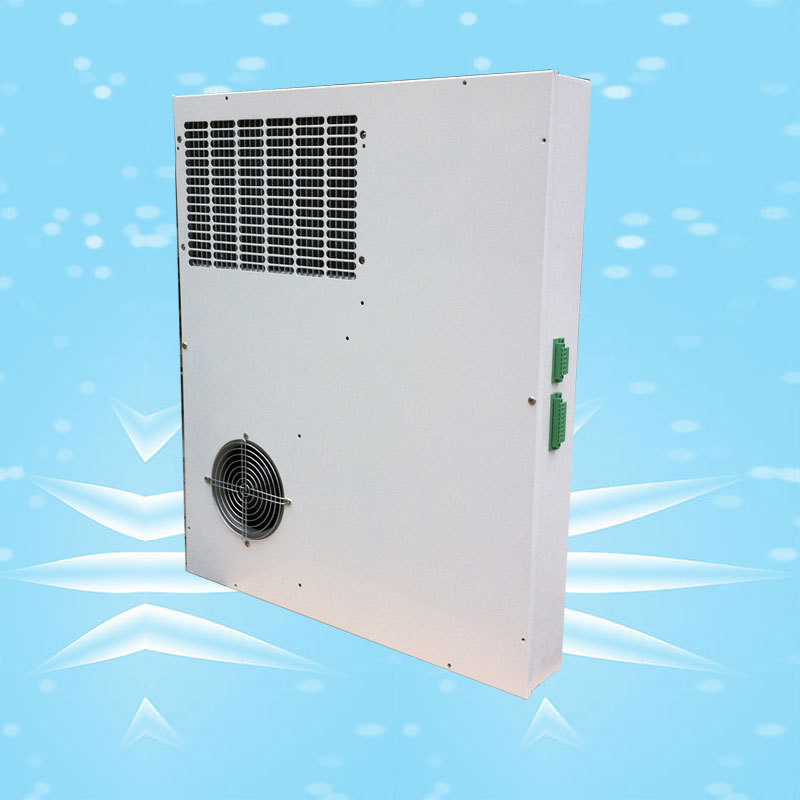

一、產品簡介

4g迷你戶外通信機柜散熱專用80w/k一體式熱管式換熱器是我司按照基站節能減排要求以及長期基站實踐經驗結合，自主開發設計生產的智能換熱節能設備。

該節能系統充分利用自然環境冷源，通過微通道內部的特殊介質，進行隔離式換熱，降低基站內部熱量，達到基站內部溫度要求，并以低功率的熱管式熱交換系統代替高功率的空調工作,最大限度減少空調使用時間，從而延長設備使用壽命，實現高效節能降耗、降低運營成本。

同時，外部空氣和內部空氣在芯體內部進行熱量交換,外部空氣不會進入基站內部,避免了室外灰塵和濕氣對基站內環境的不良影響。

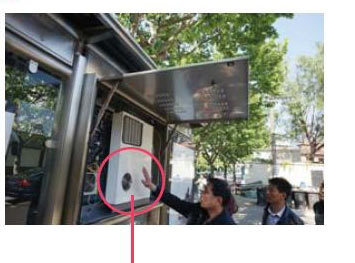

二、應用范圍

通信及控制中心、小型戶外基站、戶外電源柜、微波及衛星地面基站、網管中心、計算機房、電源柜等

四、產品特點

  1、 4g迷你戶外通信機柜散熱專用80w/k一體式熱管式換熱器主要由循環管路、室內微通道蒸發器、室外微通道冷凝器、室內側高轉速低功耗風機、室外側高轉速低功耗風機、基站專用集中控制器、環境檢測傳感器等部件組成。

熱管是一種源自航天技術的高效傳熱元件。充分利用了熱傳導原理與致冷介質的快速傳遞性質，通過致冷介質蒸發冷凝，導致熱管兩端極小溫差面獲得熱量快速傳導，其傳熱能力超過已知任何金屬千倍。

2、4g迷你戶外通信機柜散熱專用80w/k一體式熱管式換熱器工作原理示意圖

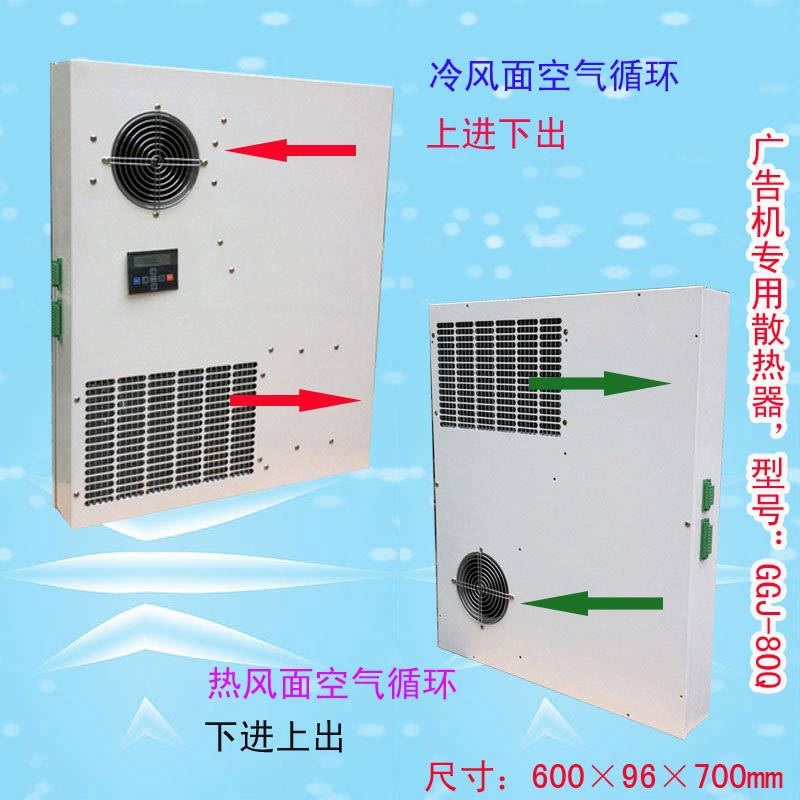

當室外溫度低于室內溫度時，制冷劑會在室外機的換熱器內部凝結成液體，并自然往下流動，然后通過液管流動到室內側的下部。同時，室內側的換熱器內部的制冷劑液體吸收室內空氣中的熱量，變成氣體，并沿室內機的傳熱管及汽管自然向上流動到室外側的上部，進入室外機組的換熱器，再次被冷凝成液體向下流動。制冷劑如此不斷循環，將室內空氣中的熱量轉移到室外空氣中，從而使室內溫度降低。

3、4g迷你戶外通信機柜散熱專用80w/k一體式熱管式換熱器性能特點

   3.1、高效節能

    ●傳熱元件擁有極高的傳熱系數，室內外溫差≥3℃即可有效傳熱；

    ●低風速，大通風面積換熱器設計，系統阻力小，能耗低，節能效果好

    ●獨有沸核技術，有效降低室內機換熱工質蒸發過冷度，使換熱工質蒸發更加充分，提高機組整體效率；

    ●獨有冷凝器換熱工質非浸潤技術，保證換熱工質快速冷凝且不形成影響換熱效果的液膜，提高了傳熱效率；

    ●精確科學的換熱工質灌注，既能保證換熱過程“燒不干”，又能避免換熱過程“淹死”、“嗆水”現象發生，確保設備高效運行可靠性；

    ●良好的換熱工質氣流組織設計，減小因換熱工質流動產生的氣流阻力，杜絕液擊現象，保證了設備高效換熱；

    ●機組出口高風速，大流量氣流，避免換熱氣流短路，保證機組高效傳熱。

3.2安全可靠

 ●主要部件（熱管）采用航天技術，安全可靠；

 ●采用名牌直驅風機，運行平穩，低噪高效，使用壽命長；

 ●設備獨有銅管焊點防腐蝕技術，保證設備高效運行，保證系統長期壽命；

3.3安裝簡便

 ●機組按一體式設計，直接連線連接即可，可遠距離高效傳熱，占用空間��；

●機組安裝不影響機房/基站建筑設備維護結構，方便安裝；

3.4智能控制

 ●精確的微電腦控制系統，具有自由溫度設定功能，多種報警功能，斷電參數保護功能，rs232/485遠程監控和網管功能，設備可以獨立工作，也可以與其他制冷機聯動；

3.5簡易維護

●簡單易行的空氣過濾網設計，使機組維護保養更加簡單；

 ●獨有的并聯運行狀態，減少多臺設備安裝復雜程度和后期維護工作，提高系統適應性。

3.6靈活設計

 ●可根據具體基站/機房內部結構，氣流分布，散熱重點和設備布局，采用不同模塊機組進行節能方便靈活的設計

3.7外型美觀

 ●外觀和顏色與機房/基站設備有機融合，美觀大方。

4、系統保護與告警功能：

●當熱管空調系統產生告警時，具有明顯的信號指示和蜂鳴聲，系統停止運作，可通過顯示界面查詢告警內容；

●熱管系統溫度傳感器故障時，系統能發出告警，在無法有效檢測環境溫度時，系統將自動停止風機。

●當熱管系統風機發生故障或損壞時，系統能發出告警，并停止風機，

●具備消防系統告警信號接入接口：收到消防告警信號后，系統能在30s內自動關閉風機和進出風門，并退出工作。

5、完善的控制功能：

●熱管系統應具備中文操作界面，系統可選擇手動、自動運行模式；

●實時監測室內及室外溫度，當室外溫度低于某個設定值時，控制器開啟熱管系統風機。

●掉電記憶、來電自啟動：設置參數自動保護，當智能熱管換熱器斷電后，能夠記錄設置參數和斷電記錄，重新接通電源5s后，系統會按照斷電前的狀態繼續運行（來電自啟動具有延時啟動功能，避免來電閃斷影響設備穩定性，或者多臺設備同時開機導致供電開關因浪涌而“跳閘”）；

6、顯示與查詢功能：

●控制器具有顯示屏、鍵盤等人機界面，以中文操作界面顯示，在顯示面板上能方便的進行現場設定和查詢操作；能夠以數值、文字和燈光信號等方式顯示機房內外溫度、系統運行狀態、運行控制模式、累計運行小時和告警信息；能夠對系統運行監測條件（如室內外溫度等）、運行電壓范圍、運行模式、告警等參數進行方便地設置；

●系統查詢、設置設有不同的操作權限，且有一對一的密碼對應管理；系統可選擇手動、自動運行模式；系統對告警信息、操作記錄具備信息存貯功能100條，存儲信息能力500條。

7、通信接口：

●配置標準的rs485/ rs232監控端口和標準的通信協議（符合yd/t 1363.3中的要求），能及時上傳機器運行情況和故障狀況，可遠程故障識別、故障報警、遠程參數設置、參數顯示和開關機控制；具有多機串聯功能，可實現多機并行運行和控制。

8、本基站熱管空調設備具備遙測、遙信、遙控要求：

●遙測：室內外溫度；

●遙信：熱管系統進、運行狀態，系統的工作狀態，正常/故障狀態；

●遙控：熱管系統開關機控制，能對管系統的運行控制參數進行遠程設置。
