氣動閘板閥主要技術參數和性能：
公稱通徑：200×200、....、1000×1000
適用溫度：-10~+200℃
連接法蘭：gb/t9113、jb/t79
主體材料：wcb、q235a、304、316、304l、316l
密封型式：硬密封、軟密封配套附件：
1、安裝法蘭
2、電磁閥
3、空氣過濾器
4、行程開關氣源壓力：0.4~0.6mpa 電磁閥電壓：dc24v、ac220v 行程開關控制電壓：dc24v、ac220v
氣動閘板閥結構特點：
       氣動閘板閥結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。
氣動閘板閥工作原理：
     氣動閘板閥主要由氣缸、框架、閘板、絲桿、螺母等零件構成，氣缸帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
氣動閘板閥用途：
     氣動閘板閥用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。
氣動閘板閥主要零件材料及連接尺寸
類別 a×a b×b c×c h l n-d 重量
單向 200×200 256×256 296×296 820 100 8-φ12 62
250×250 306×306 346×346 930 100 8-φ14 70.5
300×300 356×356 396×396 1050 100 8-φ14 81
400×400 456×456 496×496 140 100 12-φ14 114
450×450 510×510 556×556 1450 120 12-φ18 130
500×500 560×560 606×606 1610 120 16-φ18 147
雙向 600×600 660×660 706×706 1830 120 16-φ18 169
700×700 770×770 820×820 2130 140 20-φ18 236
800×800 870×870 920×920 2440 140 20-φ18 303
900×900 974×974 1030×1030 2660 160 27-φ23 424
1000×1000 10741074 1130×1130 2870 160 24-φ23 636
說明 lmd-單向 i-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數m=0.105x-113（x是絲桿中心離地面度度）

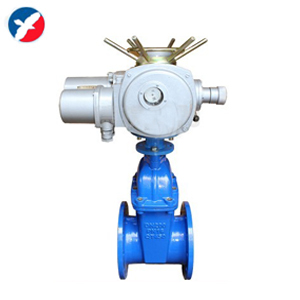

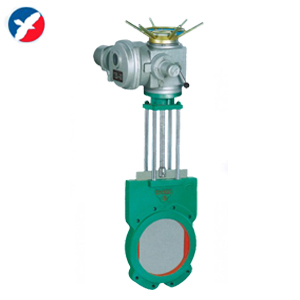

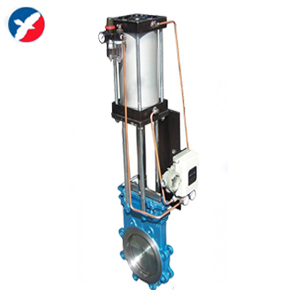

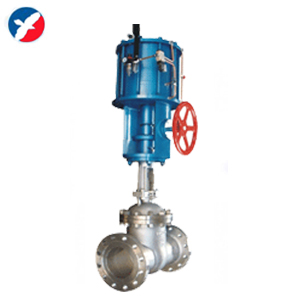

z973x電動漿液閥	z945x電動軟密封法蘭閘閥	z 673h氣動刀閘閥	z6s41h氣動帶手動閘閥
