一、pbq340f側裝式偏心半球閥概述：
pbq340f側裝式偏心半球閥分側裝式和上裝式兩種結構。可裝手柄、渦輪、氣動、電動等啟閉裝置。
pbq340f側裝式偏心半球閥即是側裝式結構。側裝式偏心半球閥的密封半球體裝配是從法蘭一側裝入。pbq340f偏心半球閥相比dyq340f/h型上裝式偏心半球閥（密封半球體從中道法蘭裝入，這種結構方便維修，不用從管道上整個拆卸，但體型變大。）及其他如q41f/h、q47f/f、q341f/h、q347f/h等型號球閥，具有更省錢，更耐磨，操作更輕松等優點。pbq340f/h側裝式偏心半球閥是新一代通用球閥，因其優越的性價比將是未來其他球閥的最佳替代產品。目前國內偏心半球閥的推廣度還不夠高，因此應用的也還不夠廣泛。只有少數工程單位，用pbq340f偏心半球閥來代替q347f、q341f等常用球閥，獲得了更高的效益。
側裝式偏心半球閥的完整型號為pbq340f、pbq340h或pbq340y，區別為密封材料不同。“pb”即為側裝式偏心半球閥的代號，許多單位將其寫成pq340f、bq340f、q347f（固定式球閥）、eq340h等，均是不正確的。不過用pbq340f球閥來替代常用q347f固定式球閥的使用單位還是蠻多的，因為pbq347f本身也是側裝固定式的球閥，性價比又更優越。
二、pbq340f側裝式偏心半球閥的工作原理：
側裝式偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉90°時，閥門為全開狀態。偏心半球閥適用范圍：該系列閥門適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。
三、pbq340f側裝式偏心半球閥的結構特點：
1、流通面積大，流阻小。這是因為開啟后閥芯位于藏球室，流體直通。
2、操作扭矩小，轉90度即可啟閉完成，操作輕便。
3、密封嚴緊，雙偏心金屬硬密封。結垢不影響啟閉，這是半球閥最顯著的優點。
4、使用壽命長，密封副耐磨，且有補償量，閥座可調整或更換。
5、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。
6、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求。
7、密封嚴密、輸送有害氣體可達零泄露。
8、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。
四、pbq340f側裝式偏心半球閥的性能參數：
| 公稱壓力（mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
| 公稱通經（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
| 密封試驗壓力（mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
| 殼體試驗壓力（mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
| 適用溫度（℃） |
－29～300、－29～425、－29～540 |
| 適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類 |
| 驅動方式 |
手動、電動、氣動 |
| 連接形式 |
法蘭連接、對夾連接 |
| 安裝方式 |
立式安裝、臥式安裝 |
五、pbq340f側裝式偏心半球閥的外形及連接尺寸：

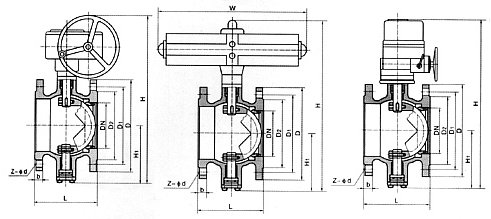

pbq340f-16c/p/r、pbq340h-16c/p/r、pbq340y-16c/p/r型 1.6mpa偏心半球閥尺寸表：

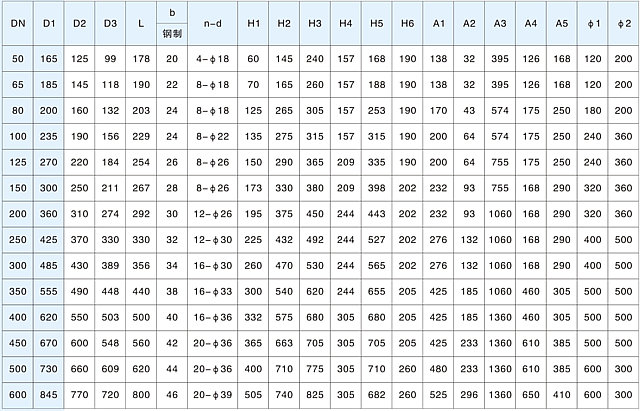

pbq340f-25c/p/r、pbq340h-25c/p/r、pbq340y-25c/p/r型 2.5mpa偏心半球閥尺寸表：
pbq340f-40c/p/r、pbq340h-40c/p/r、pbq340y-40c/p/r型 4.0mpa偏心半球閥尺寸表：
六、pbq340f側裝式偏心半球閥的外形及連接尺寸：
pbq340f-16c/p/r、pbq340h-16c/p/r、pbq340y-16c/p/r型 1.6mpa偏心半球閥尺寸表：
pbq340f-25c/p/r、pbq340h-25c/p/r、pbq340y-25c/p/r型 2.5mpa偏心半球閥尺寸表：
pbq340f-40c/p/r、pbq340h-40c/p/r、pbq340y-40c/p/r型 4.0mpa偏心半球閥尺寸表：
