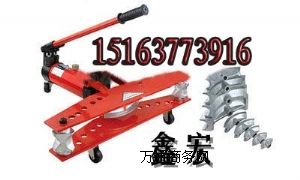

swg-2a手動液壓彎管機

swg-2a手動液壓彎管機  2a手動液壓彎管機 手動液壓彎管機 ，2寸手動液壓彎管機 2寸液壓彎管機 2寸手動彎管機 2a手動彎管機

手動液壓彎管機的液壓部分用快慢手搖泵并設置超負荷卸荷機構及濾油器，手動液壓彎管機具有結構合理，重量輕、體積小、使用壽命長的特點，為建筑、化工、水暖、石油、煤炭等部門理想的手動彎管工具。

swg-2a手動液壓彎管機主要技術參數：
最大工作壓力 44mpa
最大工作行程 250 mm
彎管角度 ∏/2≤a<∏
曲率半徑 4d
液壓油牌號 n15
管子外徑系列 21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
整機重量 60kg
外形尺寸 76×38×23cm

swg-3b手動液壓彎管機主要技術參數：
型號 swg-3b
最大工作壓力 59mpa
最大工作行程 320 mm
彎管角度 ∏/2≤a<∏

曲率半徑 4d
液壓油牌號 n15
管子外徑系列 21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5 75.5×3.75 88.5×4.0
整機重量 130kg
外形尺寸 96×42×28cm

swg-4d手動液壓彎管機主要技術參數：

型號：swg-4d

最大工作壓力：62mpa

最大工作行程：420 mm

彎管角度：∏/2≤a<∏

曲率半徑：4d

液壓油牌號：n15

管子外徑系列：21.3×2.75 26.7×2.75 33.5×3.25 42×3.25 48×3.5 60×3.5 75.5×3.75 88.5×4.0 108×4.5

整機重量：190kg

外形尺寸：122×48×29cm

手動液壓彎管機使用方法：
l、將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
