gm型高真空(壓力)隔膜閥
專業生產gm型高真空(壓力)隔膜閥價格低，型號全
|
|
| ■ |
上海吉邁閥門制造有限公司主要生產≦gm型高真空(壓力)隔膜閥≧也是國內真空閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
gm型－高真空(壓力)隔膜閥
|
|
|
■ |
gm型高真空(壓力)隔膜閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。 |
|
|
| ■ |
gm
high vacuum(pressure)diaphragm valve |
|
|
■ |
gm high vacuum(pressure)diaphragm valve is used to put through【敏感詞】cut off the medium flow in vacuum(pressure)pipeline in the areas of vacuum, dairy products, breweries, biological engineering, foodstuff, pharmaceuticals, drinks, cosmetics【敏感詞】chemicals. |
|
|
| ■ |
主要技術性能
main technical performance |
|
|
■
■
■ |
| 閥門漏率：valve leak rate |
≤1.3×10-4pa.l/s. |
| 適用溫度：applicable temperature |
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠) |
| 適用范圍：applicability |
| 連接型式 loose flange |
使用壓力范圍(pa) |
| 活套法蘭(gb6070、jb919) |
0.6×106～1.3×10-4 |
| 焊接法蘭(gb6070、jb919) |
1.6×106～1.3×10-4 |
| 快卸法蘭(gb4982) |
0.1×106～1.3×10-4 |
| 螺紋連接 threaded connection |
1.6×106～1.3×10-4 |
也可按用戶要求的連接標準加工 |
|
|
| ■ |
主要零件材料
materials of main parts |
|
|
■
■ |
閥體、閥板、閥桿：不銹鋼
隔膜：硅橡膠、氟橡膠
body, disc【敏感詞】stem: stainless steel
diaphragm: silicon rubber, viton |
|
|
| construction fights(mm) |
|
| ■ |

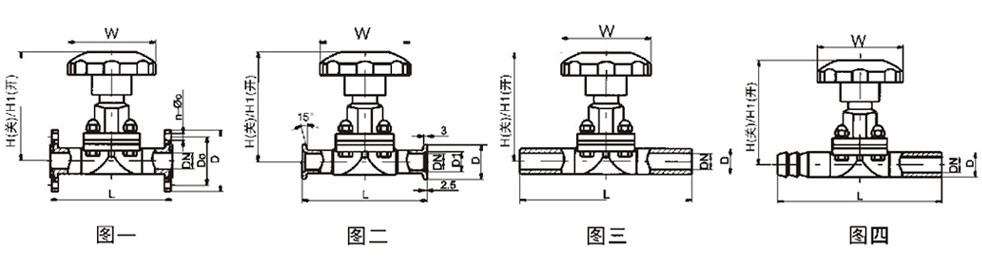

外形及連接尺寸(mm)
overall【敏感詞】connection dimensions(mm) |
|
|
|
| ■ |
活套法蘭連接(gb6070)(圖一) |
|
model
型號
|
dn
|
do
|
d
|
n-φc
|
w
|
h/h1
|
l
|
gm-10
|
10
|
40
|
55
|
4-φ6.6
|
65
|
89/99
|
75
|
gm-16
|
16
|
45
|
60
|
4-φ6.6
|
80
|
89/99
|
108
|
gm-20
|
20
|
50
|
65
|
4-φ6.6
|
80
|
91/102
|
118
|
gm-25
|
25
|
55
|
70
|
4-φ6.6
|
80
|
110/123
|
120
|
gm-32
|
32
|
70
|
90
|
4-φ9
|
80
|
129/138
|
146
|
gm-40
|
40
|
80
|
100
|
4-φ9
|
120
|
139/159
|
150
|
gm-50
|
50
|
90
|
110
|
4-φ9
|
120
|
159/186
|
180
|
|
|
| ■ |
快卸法蘭連接(gb4982)(圖二) |
|
model
型號
|
dn
|
d1
|
d
|
w
|
h/h1
|
l
|
gm-10
|
10
|
12.2
|
30
|
65
|
89/99
|
75
|
gm-16
|
16
|
17.2
|
30
|
80
|
89/99
|
108
|
gm-20
|
20
|
26.2
|
40
|
80
|
91/102
|
118
|
gm-25
|
25
|
26.2
|
40
|
80
|
110/123
|
120
|
gm-32
|
32
|
34.2
|
55
|
80
|
129/138
|
146
|
gm-40
|
40
|
41.2
|
55
|
120
|
139/159
|
150
|
gm-50
|
50
|
52.2
|
75
|
120
|
159/186
|
180
|
|
|
|
| ■ |
i型焊接管連接(圖三) |
|
model
型號
|
dn
|
d
|
w
|
h/h1
|
l
|
gm-10
|
10
|
17
|
65
|
89/99
|
75
|
gm-25
|
25
|
32
|
80
|
110/123
|
120
|
gm-40
|
40
|
45
|
120
|
139/159
|
150
|
gm-50
|
50
|
57
|
120
|
159/186
|
180
|
|
|
| ■ |
ii型焊接管連接(圖四) |
|
model
型號
|
dn
|
d
|
w
|
h/h1
|
l
|
gm-10
|
10
|
17
|
65
|
89/99
|
75
|
gm-25
|
25
|
32
|
80
|
110/123
|
120
|
gm-40
|
40
|
45
|
120
|
139/159
|
150
|
gm-50
|
50
|
57
|
120
|
159/186
|
180
|
|
|
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
