hlc小口徑套筒單座調節閥

【hlc小口徑套筒單座調節閥-產品說明】

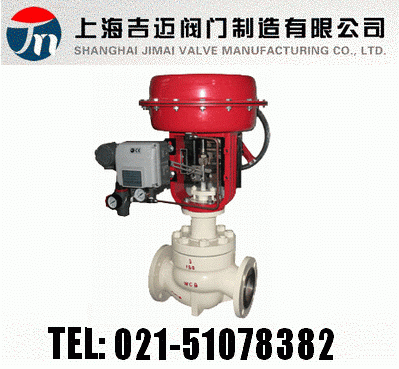

hlc小口徑套筒單座調節閥http:// /valve_product_429.html  是一種高性能的單座調節閥，適用于液體壓差超過3mpa的高壓差場合。堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。閥體呈s流線型的通道，壓降損失小，流量大，可調范圍廣。

調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。

【hlc小口徑套筒單座調節閥-主要技術參數】

閥    體

型    式 直通單座套筒式鑄造球型閥

公稱通徑 20、25mm

公稱壓力 ansi 125、150、300、600

jis 10、16、20、30、40k pn 1.6、4.0、6.4mpa

連接型式 法蘭式：ff、rf、rj 和 lg

標準按 ansi b16.5,jis b2201

jb/t79.1 pn1.6mpa,jb/t79.2

凹凸面 焊接式：嵌接焊 sw

材 料 ht200 zg25 zg1cr18ni9

zg0cr17ni12mo2

1.25cr0.5mo 5.0cr0.5mo

或 scph21 scph61 ti

上  閥  蓋

常  溫  型  （p）：-17~+230℃

伸長 i 型（e1）：-45~-17℃,+230~+566℃

伸長 ii 型（e2）：整體式（e2i）：-100~-45℃

焊接式（e2w）：-196~-100℃

壓蓋型式 螺栓壓緊式

填 料

v 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

閥內組件

閥芯型式 單座套筒式柱塞閥芯。

流量特性 等百分比（％）和線性（l）（金屬閥座）參考圖 1、2

套筒型式 分離式套筒

材 料 17-4ph 0cr17ni12mo2

執行機構

型 式 ha 多彈簧式薄膜執行機構

膜片材料 乙丙橡膠夾尼龍 彈簧范圍 0.02~0.10,0.08~0.24mpa 供氣壓力 0.14,0.16, 0.28mpa 氣源接頭 rc 1/4

環境溫度 -30~+70℃

閥作用型式 氣——開式或氣——關式

附 件 定位器、手輪機構、氣動閥位傳送器。

性 能

泄  漏  量符合標準 ansi b16.104 iv 標準級,小于額定的 cv 的 0.01％

回 差 1％（帶定位器） 3％（不帶定位器）

線 性

±1％（帶定位器）±5％（不帶定位器）

備注：采用標準的 v 型聚四氟乙烯填料。

可調范圍 50∶1(cv≥0.25)或 30∶1(cv≤0.16)

【hlc小口徑套筒單座調節閥-法蘭距】

【hlc小口徑套筒單座調節閥-主要外形尺寸】

備注：p=常溫型，e1=伸長 i 型，e2=伸長 ii 型，e21=整體式，e2w=焊接式

【hlc小口徑套筒單座調節閥-重量】

訂貨提供產品參數：hlc小口徑套筒單座調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
