bdkj-tsc 濾波無功補償裝置主要用于交流電焊機負載的補償使用，電焊機負載具有快速或極快的無功功率變化，無功功率損耗變化大、不穩定，三相負荷不平衡，含有諧波等特征。機械制造廠，鋼網廠的電焊機的負荷變化極為快速，并且引發大量的無功功率，而總電壓值的減少，會導致電焊質量變差并影響焊接的生產效率。
工作原理及裝置特點
    本裝置利用微電腦控制器自動采集判斷跟蹤系統變化，以無功功率及功率因數作為判據，自動合理投切，減少投切次數，避免投切震蕩和無功倒送的問題，從而使系統的功率因數保持為最佳狀態，投切機構選用可控硅投切，滿足負荷快速變化對投切機構的要求。
    節電效果明顯，功率因數可提高到0.95以上；具有穩定電流提高焊接質量、消除閃爍，充分地利用現有設備、減少基本費用的開支。
    多種補償形式，三相共補，三相分補，共補加分補三種形式。
    根據實際情況，兼顧補償效果和成本，合理選用補償形式，充分解決補償無功和三相不平衡以及三相分補和成本之間的矛盾。
主要技術性能
 額定電壓：220v、380v、660v等
 額定功率：50hz
 功率因數：cosφ≥ 0.92
 電容器投切方式：晶閘管投切
 動態響應時間：≤20ms
 諧波功能：有效抑制高次諧波
 保護功能：過電壓、過電流、短路
 測量回路：三相電壓、電流、功率因數
 最高允許過電壓：110％額定電壓；最高允許過電流：130％額定電流

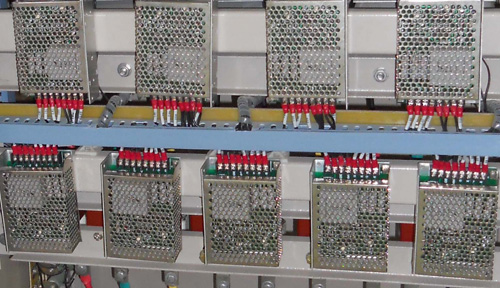

產品內部結構圖：

 bdkj-tsc-i型觸發系統圖
