o型數控轉塔沖床

工位分布

類型       模具尺寸       12工位   16工位   20工位   24工位   32工位

a     φ1.5—φ12.7       6個 8個 8個 8個 16

b     φ12.7—φ31.8     4個 4個 8個 12個      12

c     φ31.8—φ50.8     2個 2個 2個 2個 2

d     φ50.8—φ88.9          2個 2個 2個 2

性能特點

●設備具有多項自動保護功能，避免損壞設備、防止損傷操作人員;

●控制系統采用先進伺服數控系統，操作靈活方便；可實現autocad圖形自動轉換加工程序，自帶模具庫管理，實現板材自動重定位，可實現一鍵式操作、斷點加工、計件顯示、模擬顯示加工軌跡、設備空運行診斷等功能；

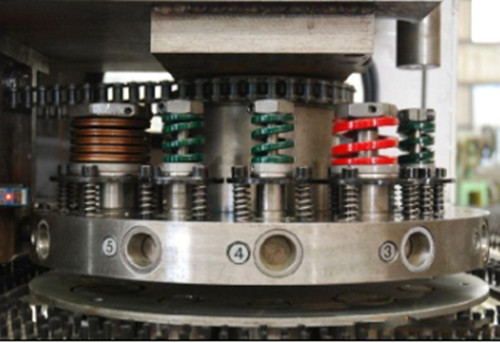

●轉塔材質為40cr；采用德國鑲嵌式輪盤，長導向amada模具，定位精確;

●伺服電機、直線導軌、氣動離合器、滾珠絲杠、聯軸器、氣動元件、電器件等全部采用進口品牌;

●系統可以自動搜集、選擇最合適的模具去加工，并顯示沖壓時間、加工量、模具壽命

（沖壓次數）等；

規格參數

序號       參數       單位       qh-bs

1     公稱力    kn  300

2     加工板材尺寸       mm 1250×5000含一次再定位

3     最大加工板厚       mm 4

4     一次沖孔最大直徑       mm ￠88.9

5     模位數    個    12--32

6     相鄰兩孔孔距精度       mm ±0.10

7     滑塊行程次數       次/min    280

8     模具壽命       萬次       50

9     總功率    kw  11.7
