進口吸入并沿著軸向連續，無脈動地輸送到排出口，泵運轉平穩，噪音低；主、從桿的軸向力采用液壓平衡裝置，從桿由液壓力驅動旋轉，所以螺桿無磨損，使用壽命長；泵采用機械密封，無泄漏；結構簡單緊湊、效率高、具有很強自吸能力、節能效果好；且安裝、使用和維護方便。

一,hsn系列三螺桿泵可輸送各種不含固體顆粒、無腐蝕性具有潤滑性的不同液體。介質粘度為3.0～760mm2/s，流量范圍11～3500l/min，最高壓力4.0mpa，最高溫度150℃。廣泛適用于機械、石油、化工、冶金、電力、船舶和食品等行業。

產品代號說明

使用特征：無符號為通用型，c表示船用型

結構特征：h-普能泵體側進側出臥式安裝、f-普通泵體側進側出支架式安裝、s-普通泵體側進側出立式安裝、k-普通泵體側進側出浸沒式安裝、d-普通泵體端進上出臥式安裝、ra-底部加熱泵體側進側出臥式安裝、rb-底部加熱泵體側進上出臥式安裝、y-整體加熱泵體上進上出臥式安裝、ya-整體加熱泵體側進側出臥式安裝、yb-整體加熱側進上出臥式安裝

三螺桿泵/雙螺桿泵產品概述結構特點優勢說明

sn三螺桿泵

1.轉子液壓平衡，振動小，噪音低。

2.輸出穩定，無脈動。

3.高效率。

4.具有很強的自吸能力。

5.零部件采用通用性強的系列化設計，具有多種安裝方式。

6.結構緊湊，體積小，重量輕，可在較高轉速下工作。

二、三螺桿泵/雙螺桿泵產品性能參數配置：

1、介質名稱：乳化液 切削液 磨消油 冷卻潤滑溶液 液壓油 密封油 水乙二醇 潤滑油 機械油 齒輪油 重載齒輪油 軋鋼機油汽輪機油 重油燃料油 輕質燃油 重質燃油 柴油 渣油 原油 瀝青

2、介質溫度，是否含固體顆粒：-20攝氏度至90攝氏度，三螺桿泵不容許有固體顆粒，雙螺桿泵容許小于螺桿間隙柔性顆粒。

3、介質腐蝕性及ph值：介質的腐蝕性決定了泵過流部件的材料

4、介質工作粘度：3—400mm2/s,對于粘度大于5000mm2/s的流體，請獲得akby南京賽姆泵業有限公司的認可。

5、螺桿泵的額定流量：20—9400l/min。

6、螺桿泵的工作壓力：0—10mpa

7、電機配置 ：功率 轉速750r/min—3600r/min 防護等級防爆等級等

8、泵進口通徑25—450 mm（螺桿泵的進出口管道通徑配置必須保證和泵進出口通徑保持一致，保證泵的自吸能力和正常使用，否則要么產生汽蝕，要么導致泵無法正常工作，尤其是泵的安裝位置在液面之上的工況必須嚴格遵守。）

9、泵出口通徑20—500mm

10、 泵的自吸能力或汽蝕余量：螺桿泵的理論自吸高度約等于10減去螺桿泵的汽蝕余量的值（單位是米）其自吸能力不能超過10米即一個標準大氣壓產生的水柱。

11、 泵安裝方式：臥式 立式 法蘭式（支架式） 懸掛式 柱腳立式

12、 是否帶安全閥或溢流閥裝置：安全閥 溢流閥

13、 其他附件如螺桿泵進出口配對法蘭 螺桿泵過濾器 地腳螺栓 螺桿泵機械密封 軸承聯軸器備件 以及螺桿泵專用的安裝工具

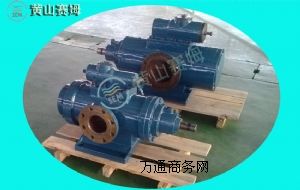

三、  常用hsnh三螺桿泵規格型號列表

hsnh三螺桿泵常用標準系列

hsnh40-38  hsnh40-46  hsnh40-54  hsnh80-36  hsnh80-42

hsnh80-46  hsnh80-54  hsnh120-42      hsnh120-46      hsnh120-54

hsnh210-36      hsnh210-40      hsnh210-46      hsnh210-54      hsnh280-43

hsnh280-46      hsnh280-54      hsnh440-36      hsnh440-40      hsnh440-46

hsnh440-52      hsnh440-54      hsnh660-40      hsnh660-44      hsnh660-46

hsnh660-52      hsnh660-54      hsnh940-40      hsnh940-42      hsnh940-46

hsnh940-49      hsnh940-50      hsnh940-54      hsnh1300-36    hsnh1300-38

hsnh1300-40    hsnh1300-42    hsnh1300-46    hsnh1300-54    hsnh1700-40

hsnh1700-42    hsnh1700-46    hsnh2200-40    hsnh2200-42    hsnh2200-46

hsnh2900-40    hsnh2900-46    hsnh3600-46    hsnh5300-36    hsnh5300-42

四,三螺桿泵的從動螺桿的軸向力支撐在后蓋或主動螺桿上，并由液壓力驅動旋轉，從動螺桿由液壓力驅動，，主動螺桿和從動螺桿之間沒有機械接觸，螺桿之間，螺桿和泵套之間皆有油膜保護，因而螺桿型面僅傳遞液壓扭矩，并不受力，也無磨損和機械摩擦，對全部傳動零件而言，均由被輸送介質形成的油膜保護和潤滑。

三螺桿泵的主桿的徑向旋轉跳動由平衡活塞套也可以叫滑動軸承定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，無泄漏，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。

具有很強的自吸能力，節能低耗，不需要底閥及每次開機前灌油。

組合系列化有多種結構，可用于臥式（h），法蘭式（f）和立式（s）浸油式（j）以及懸掛式(k)安裝。

根據所輸送介質需要還可提供加熱或冷卻結構。

對于潤滑性相對較差的介質，可以采用軸承外置結構（w1）以及金屬波紋管密封。保證三螺桿泵優良的使用壽命。

為了保護泵、電機和管路系統，泵必須帶有外置或內置安全閥裝置。

     可輸送介質種類：

a  潤滑性液體：液壓油，礦物油，機械油，潤滑油，淬火油，齒輪油，變壓器油，汽輪機油，水乙二醇，原油，動植物油等

b  低潤滑性液體：輕柴油，重柴油，燃油，燃料油，重油，渣油，含臘稀油，冷卻液，皂化液等

c  粘性液體：各種合成橡膠液，人造膠液，乳化液等

2、   hsnh三螺桿泵性能特點：

（1）         流量范圍：10～10000 l/min (升/分鐘) 0.6～620m3/h (立方/小時)

（2）         壓力范圍：0～4 mpa（兆帕）0～40 bar（巴） 0-40 kg/f (公斤力/平方厘米)

（3）         輸送介質粘度范圍：2-10000cst（厘斯）

五，售前服務1、專業的技術工程師為您服務，給您提供準確合適的選型組合、確保為客戶選擇最優性價比的產品。2、提供考察接待：我們歡迎您隨時隨地蒞臨公司現場考察，并為您提供任何便利條件。

售中服務1、 無論您是國外的客戶還是國內的客戶，無論您是我們的老客戶還是我們的新朋友，無論您的合同經額是大還是小，我們都將誠信、公平、熱情、嚴謹地同一對待；2、提供全面的產品資料：產品參數、產品安裝尺寸等。及時排產，確保交貨時間準確。3、 我們保證守時、保質、保量地嚴格執行合同規定的各項條款，并且為客戶提供超值的服務，比如產品安裝等等。

售后服務我們建立了完善的售后服務系統，全天候24小時為您服務。1、提供產品安裝指導，全天候滿足您的各種需求。2、所有產品質保一年，在質保期類免費為您服務。終生以最低成本價供應產品的各類配件。
