rkc溫控表ch402

rkc溫控表：（cd/ch系列回路調節器）
主結構及功能
* 自主校正功能
* 大屏led顯示
* 加熱/制冷控制
* 數字通訊
* 溫度報警
加熱器斷線報警
控制環斷線報警
rkc溫控表產品說明
輸入
a) 熱電偶（tc）：k，j，e，t，r，s，b，u，l，n，pl2，w5re/w26re
b) 熱電阻（rtd）：pt100 jpt100
c) 直流輸入：dc0~5v，dc1~5v，dc0~20ma*，dc4~20ma*
*需在輸入端子間接250w的電阻
輸入顯示精度 ：（設定值sv的0.3％+1位）
輸入范圍 ：參照輸入范圍表
采樣周期 ：0.5sec
過程值偏置-1999~9999℃[°f]或-199.9~999.9℃[°f]（溫度輸入）
±全量程（電壓/電流輸入）
rkc溫控表設定范圍
a)設定值（sv）：等同溫度范圍值
b)加熱側比例帶（p）：1—量程或0.1—量程（溫度輸入）*1量程的0.1~100.0％（

電壓輸入）
c)制冷側比例帶（pc）：加熱側比例的1~1000％
d)積分時間（i）：1—3600sec*2
e)微分時間（d）：1—3600sec*3
f)限制積分動作生效范圍（arw）：比例帶的1—100％*4
g)加熱側比例周期1—100sec*5
h)制冷側比例周期1—100sec*6
i)不感帶：-10—10或-10.0—+10.0℃[°f]（溫度輸入）
量程的-10.0—+10.0％（電壓/電流輸入）*7
*1.如果比例帶設定為0℃[°f]，即成on-off動作
*2.如果積分時間設定為0sec，即成pd動作
*3.如果微分時間設定為0sec，即成pi動作
*4.如果限制積分動作生效范圍設為0％，d動作則成off
*5.電流輸出時不需設定周期
*6.電流輸出時不需設定周期
*7.如果不感帶設定為負，則成重疊
rkc溫控表控制動作
pid控制（on-off，p，pi，pd控制）
a)自動演算功能（at）
①自調方式：限制周期法
②at周期：1.5
b)自主校正 設定改變時，自主校正即建立
*加熱/制冷pid控制動作除外
rkc溫控表控制輸出
a)繼電器接點輸出：250vac 3a（帶負荷）1a連接
*電氣性：超過300,000次，額定負荷
b)電壓脈沖輸出：0—12vdc（負荷電阻：超過600 ω）
c)電流輸出：4—20madc（負荷電阻：低于600 ω）
d)閘流控制管驅動用觸發器輸出：零測法 中容量驅動
e)閘流控制管輸出：額定0.5a（環境溫度低于40℃）
rkc溫控表溫度報警
報警點：雙報警（分別設定）
報警種類：偏差報警（上限，下限，上下限，范圍內）
過程值輸入報警（上限，下限）
設定值報警（上限，下限）
*可以選擇待機機能（設定值報警除外）
rkc溫控表控制環斷線報警（lba）
lba設定時間：0.1—200.0min
*不能設定為0.0min
lba不感帶：0-9999℃[°f]（溫度輸入）
0-量程（電壓/電流輸入）
*如果設定為0，lba不動作。
加熱器斷線報警（hba）
輸入：電流檢出器輸出
（rkc指定型號ctl-6-p-n，ctl-12-s 56-10l-n）
適用范圍：　　ctl-6-p-n 0-30a ctl-12-s56-10l-n： 0-100a
報警輸出
繼電器接點輸出，250vac 1a（帶負荷）1a連接
*通斷50000次以上。
*控制環斷線報警輸出需在alm1或alm2中選擇其一。
*當控制環斷線報警被選定時，另一報警不能設定為lba。
通訊功能（sci）
接口標準：eia rs-485
通訊協定：ansi x3.28(1976)2.5 a4
通訊方法：2線 半雙向多站聯接
同步方法：起始/停止同步
通訊速度：2400，4800，9600，19200bps
開始數位：1
數據數位：7或8
檢查奇偶：有或無 如“有”時：奇或偶
停止數位：1或2
最大連接點數：32點（地址設定0-99）
其他
斷電影響：斷電子表20ms或以下無影響
*斷電20ms以上，返回初始狀態
斷電的數據保護：不消失性記憶素子支持數據
周圍溫度：0-50℃[32-122°f]
周圍濕度：45-85％rh
安裝：嵌入盤面安裝
重量：cd401 250g cd901 340g

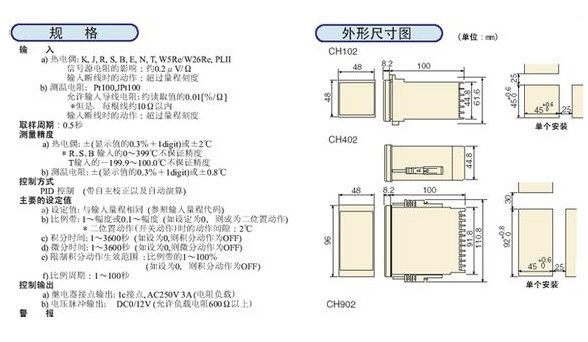

外部尺寸：cd401 96×48×100mm(h×w×d)
cd901 96×96×100mm(h×w×d)
rkc溫控表型號
cd901fk02-m*an、 cd901fk02-v*an、 cd901fk02-8*an、
cd701fk02-m*an、 cd701fk02-v*an、 cd701fk02-8*an、
cd501fk02-m*an、 cd501fk02-v*an、 cd501fk02-8*an、
cd401fk02-m*an、 cd401fk02-v*an、 cd401fk02-8*an、
ch402fk02-m*an、 ch402fk02-v*an、 ch402fk02-8*an、
cb100fk02-m*an、 cb100fk02-v*an、 cb100fk02-8*an、
