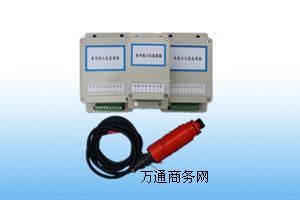

jzs-102紫外線火焰監測器/jzs-102f防爆型紫外線火焰監測器，用于燃氣、燃油工業燃燒器、工業窯爐的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。
一、功能：
控制點火裝置自動點火，點火同時自動打開燃料閥。在設定時間內沒有點燃，控制器自動關閉燃料閥并警，如點火成功則保持燃料正常供應。
二、主要技術參數
1.電源200/240ｖ 50/60hz
2.火焰檢測 uv傳感器
3.檢測響應時間 ≤0.2秒
4.光譜響應范圍 190/280nm
5.傳感器與控制器連線 ≤20米
6.檢測對象 燃氣、燃油
三、殼體abs工程塑料
1.體積155×90×55 mm
2.安裝尺寸135×52 mm 安裝孔4～φ5：探頭安裝孔φ18，通風冷卻。
四、檢測器接線
1、電源火線
2、電源零線
2、3、4對應接uv傳感器線碼2、3、4
5、6輸出點火信號，220v·ac容量5a
6、7輸出閥開信號，220v·ac,容量5a
8、9輸出無源常開，有火閉合
9、10輸出無源常閉，有火斷開
四、工作程序
通電后，監測器同時輸出定時點火信號（端子5、6）及燃料閥打開信號（端子6、7），若點火成功，則點火信號關閉后繼續輸出燃料閥打開信號；若點火失敗，則關閉點火信號及燃料閥打開信號，并輸出無源報警信號。
五、安裝
1.探頭安裝
jzs-102紫外線火焰監測器是一種非接觸式火焰監測器。用戶安裝時請將探頭對準火焰。探頭使用的最高溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于φ18，探頭的安裝螺紋為m20×1.5。根據有關規定，監測靈敏距離為0.5米，（在檢測通道為φ18的情況下），但監測距離會隨著火焰輻射強度和檢測通道的增大而增大，但最大距離不能超過2米。
2.調試
為了提高監測靈敏度，傳感器電纜不應與其它電源線或信號線混在一起。
jzs-102紫外線火焰監測器在出廠時已調試好，一般情況下安裝即可使用。如果探頭距監測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模塊，順時針緩慢調節模塊中間的匹配電位器，直到綠色指示燈滅，繼電器釋放為止，模塊調試好，調試好后，蓋上模塊蓋。請注意調試時不要超調，超調影響監測靈敏度。
六、故障排除
1.燃燒器無火，而監測卻顯示有火，這是監測線路受潮后分布電容逐漸增大引起的干擾，請打開模塊，順時針緩慢調節電位器，直至綠色指示燈滅，繼電器釋放為止。
2.燃燒器有火，而監測器顯示無火，可能有二個原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片，二是阻抗匹配電位器超調，請打開模塊反時針緩慢調節電位器，直到綠色指示燈亮，繼電器吸合為止。
3.如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃片代替，因為普通玻璃片不能透過火焰產生的紫外線。
