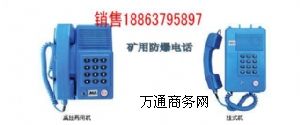

kth106-3za礦用本安按鍵電話機，墻掛式防爆電話機，煤安認證電話

kth106-3z礦用本安電話基本說明

..

kth106-3za型礦用本質安全型自動電話機是按gb 3836.4-2000和q/hx001-2011標準生產的，其外殼選用阻燃抗靜電聚酯工程塑料注塑成型，堅固耐用，電路采用現代集成化電路設計，是一種新穎的防爆通訊產品。以下簡稱“電話機”。

2、電話機與kta104型電話耦合器組合后根據與耦合器輸入端相適應的交換機、調度程控交換機配套，組成本質安全防爆通訊系統。

3、電話機以gb3836.1-2000《爆炸性氣體環境用電氣設備：通用要求》、gb3836.4-2000《爆炸性氣體環境用電氣設備：本質安全型“i”》 和《mt/t 289-1992煤礦本質安全型共電、自動電話機通用技術條件》的部分條款為設計依據，防爆等級：exibi，防護等級為：ip54。具有防水防塵功能。

4、電話機主要用在有爆炸性氣體和粉塵，但無足以破壞金屬及絕緣的腐蝕性氣體和蒸汽的環境中

1、kth106-3z(b)型煤礦用本質安全型電話機安裝在易燃易爆場合，中間必須加接kta型電話用安全耦合器。

2、接聽電話：聽到電話鈴聲后，摘機即可與對方通

3、撥號呼叫：

     a.摘機聽到撥號音后，撥對方電話號碼，如聽到忙音，先掛機，稍后再摘機按一下“重撥”鍵即可。

     b.如被叫方是總機下的分機，摘機，先撥總機號，接著撥“掛斷”鍵，再接下去撥分機號，遇忙掛機，稍候摘機再按一次“重撥”鍵。

4、緊呼操作：

     a.緊呼號設定：話機出廠時設定為9，如調度機的緊呼號不是9，須重新設定；先要搞清調動交換機的緊呼號碼，如“5”，再從本說明書表3查得“5”的行列號是r2、c2；打開話機后蓋，將話機線路板上cz2插件上的倆短接插片分別移至r2、c2的位置上即可。

     b.緊急呼叫：摘機（即拿起話筒），按下“緊呼”按鈕。

5、發送（s）、接收（r）以及雙音頻（tone）調節，上述三項均可做大小調節，打開話機背面小蓋，能看到印刷版上標有 、 、及 的地方，其上方有短接插片、將插片插在“ ”標記的左端為信號小，插在“ ”標記的右邊為信號大。

kth106-3z礦用本安電話基本參數規格

    本產品經過國家防爆檢測中心檢驗合格，符合gb3836.1及4防爆規程，防爆等級exibl防護級別為ip54，具有防水防塵功能。

   1、電話機為雙音頻與緊呼，安裝特征為掛式機。掛式機外形尺寸：342（帶掛鉤）×290×131

   2、通訊距離≤10km, 線纜型號規格為mhyv1*2*7/0.37。

   3、重量3.3kg
   4、外殼選用阻燃抗靜電工程聚酯塑料注射成型，堅固耐壓，采用耐酸橡膠模壓成型密封圈，防水防塵性能更優越。

最高輸入電壓

dc 60v

最大輸入電流

30 ma

最高鈴流電壓

ac 56v

最大鈴流電流

10 ma

通話頻率300～3400hz

振鈴聲級≥80db
