電加熱抽油桿與抽油機或螺桿泵配套使用是高、凝、稠油開采的專用設備。

電加熱抽油桿又名電熱桿。

用角鋼和螺栓固定包裝的空心電熱桿

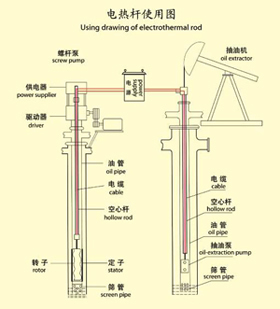

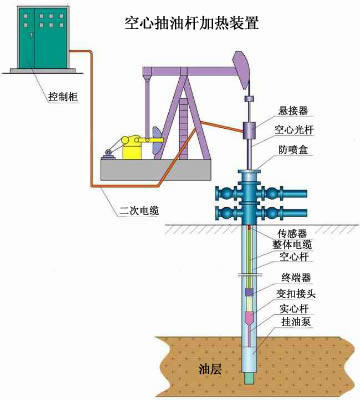

電加熱抽油桿結構

其結構是由空心抽油桿與單芯電纜構成電回路的加熱機構或在空心桿內下入三芯加熱電纜，分別利用變頻電源、直流脈沖電源、三相調功電源供電，從而實現趨膚效應加熱、脈沖電阻加熱、電纜渦流加熱，三種電加熱方式，性能各有特點，均能充分將電能轉變?yōu)闊崮�，作用在抽油桿上，使油管內原油溫度升高，粘稠度降低，它與抽油機或螺桿泵配套使用，是高、凝、稠油開采的專用設備。

緣何要用電加熱空心抽油桿呢？

在油田稠油開采中，由于稠油的粘度很大，當達到其粘稠拐點溫度的時候,就會出現結蠟等現象，導致其流動性變差,嚴重阻礙稠油的正常生產。因此，出現了許多稠油降粘的工藝。其中空心抽油桿電加熱降粘以其結構簡單、投資少、效率高等優點被越來越廣泛地應用到油田開采之中。

電加熱抽油桿使用原理 趨膚效應加熱是利用變頻電源控制柜將三相工頻電轉變?yōu)榭烧{(diào)中頻單相輸出給單芯電纜電加熱抽油桿供電，由于頻率的提高，電流會趨膚于空心桿表層，產生趨膚效應熱。 脈沖電阻加熱，是通過整流調壓控制柜把三相工頻電轉變?yōu)橹绷髅}沖單相輸出給單芯電纜電加熱抽油桿供電，當電流通過空心抽油桿和電纜時，便產生直流脈沖電阻熱。 電纜渦流加熱，它由三相調功控制柜把三相工頻電轉變?yōu)榭烧{(diào)的三相輸出給空心桿內的三芯加熱電纜供電，利用加熱電纜的渦流電阻產生渦流電阻熱。
