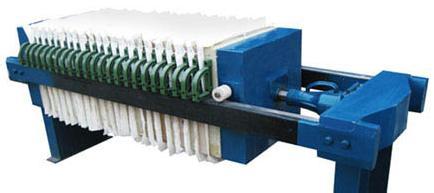

鑄鐵壓濾機

1結構構成

    板框式壓濾機是一種加壓過濾間歇操作的過濾設備。板框式壓濾機的結構是由止推板、壓緊板、橫梁組成的，所有濾板和濾框交替疊合架在兩根平等的支撐橫梁上，所有濾板和濾框的相應部位上都有通液孔道。

2濾布樣式

    板框式鑄鐵壓濾機濾布則是采用的一張正方形的濾布，外形和前面兩種設備的完全不一樣。

3壓濾機濾板排列的方式

    板框式壓濾機過濾腔則需要兩塊實心濾板在加上一塊邊框濾板組成，而隔膜壓濾機也不同，采用一塊實心濾板與一塊空心濾板組成。

板框壓濾機有手動壓緊、機械壓緊和液壓壓緊二種形式。手動壓緊是螺旋千斤頂推動壓緊板壓緊；機械壓緊是電動機配h型減速箱，經機架傳動部件推動壓緊板壓緊；液壓壓緊是有液壓站經機架上的液壓缸部件推動壓緊板壓緊。兩橫梁把止推板和壓緊裝置連在一起構成機架，鑄鐵壓濾機機架上壓緊板與壓緊裝置餃接，在止推板和壓緊板之間依次交替排列著濾板和濾框，濾板和濾框之間夾著過濾介質；壓緊裝置推動壓緊板，將所有濾板和濾框壓緊在機架中，達到額定壓緊力后，即可進行過濾。懸浮液從止推板上的進料孔進入各濾室(濾框與相鄰濾板構成濾室)，固體顆粒被過濾介質截留在濾室內，濾液則透過介質，由出液孔排出機外。
