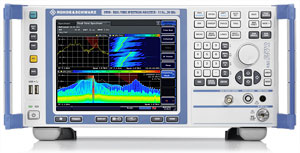

r&s fsvr 實時頻譜分析儀 rohde-schwarz

羅德與施瓦茨 fsvr

r&s®fsvr融合多功能信號和頻譜分析儀和實時頻譜分析儀于一體。因此，它具備了此類測試與儀表所應具備的全部功能和特性。實時工作時，r&s®fsvr能以高達40 mhz的量程無縫化測量和顯示時域頻譜。因此，它能捕捉每一個事件進行分析，無論該事件有多么短。

主要特點
• 頻率范圍從10 hz到7 ghz, 13.6 ghz, 30 ghz 和 40 ghz
• 40 mhz實時分析帶寬提供了：
• 全息（余暉）頻譜功能
• 實時頻譜圖顯示
• 功率對時間測量
• 頻率模板觸發
• 適用于蜂窩無線通信標準，無線連接標準和通用測量應用，例如，相位噪聲、噪聲系數、適量信號分析等
• r&s®fsvr30 和 r&s®fsvr40采用r&s®fsv-b21選件和r&s®fs-z60/-z75/-z90/-z110諧波混頻器可使頻率上限擴展到110 ghz

主要功能
• 實時頻譜功能能在時域內無遺漏地顯示頻譜
• 頻率模板觸發(fmt)能觸發對頻譜中的個別、非周期事件的測量
• 全息頻譜模式能觀察到信號發生的時間間隔
• 功率對時間測量能分析信號的長度和時間的變動
• 實時的i/q數據流能記錄較長的射頻序列

全能型頻譜分析儀
• 從10 hz到40 ghz整個頻率范圍的掃頻只需要幾毫秒時間
• 采用外部混頻器可使最高輸入頻率擴大到110 ghz
• 7 ghz 以下電平測量精度無可比擬
• 卓越的動態范圍、極低的相位噪聲
• 測量速度快
• 數字調制信號分析方面具備功率測量和統計分析功能
• 多種標記和跡線分析功能
• 配備噪聲系數和相位噪聲測量軟件
• 提供通用矢量信號分析(vsa)和gsm/edge、wcdma/hspa+, lte, wimax™, wlan專用分析選件以及模擬調制信號分析
• i/q存儲深度大

觸摸屏的使用實現了操作的簡單化和直觀化
• 觸摸屏操作：以手指作為鼠標光標
• 快速訪問所有重要的功能
• 內置幫助功能
• 撤銷/重做功能
