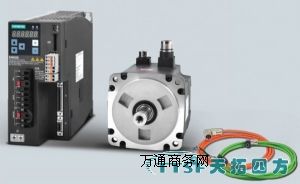

西門子v90伺服驅動系統(圖)

　　西門子v90伺服驅動系統作為sinamics驅動系列家族的新成員，與simotics s-1fl6 完美結合，組成最佳的伺服驅動系統，實現位置控制、速度控制和扭矩控制。通過優化的設計，sinamics v90確保了卓越的伺服控制性能，經濟實用、穩定可靠。

　　simotics家族新成員1fl6設計卓越，制作精良，為簡單伺服應用提供可靠產品。

　　西門子v90 單軸伺服驅動

　　v90 設計用于運動控制以滿足一般的伺服應用，充分考慮了機床制造商和系統集成商所面臨的成本和市場挑戰。v90 支持即插即用式調試，伺服性能充分優化，與 simatic plc 快速集成，具有值得信賴的可靠性。與全新的 simotics s-1fl6 伺服電機配套使用，形成最佳的伺服系統。

　　v90 支持內部設定值位置控制、外部脈沖位置控制、速度控制和扭矩控制，整合了脈沖輸入、模擬量輸入/輸出、數字量輸入/輸出以及編碼器脈沖輸出接口。通過實時自動優化和自動諧振抑制功能，可以自動優化為一個兼顧高動態性能和平滑運行的系統。此外，脈沖輸入最高支持 1 mhz，充分保證了高精度定位。

　　sinamics v-assistant 調試工具

　　一款可以通過標準 usb 接口連接至 v90 的 pc 軟件工具，可進行參數設置、系統優化、試運行、排障和監控(如跟蹤與測量功能)等相關操作。

　　西門子 v90特點：

　　低成本

　　1、集成所有控制模式：外部脈沖位置、內部設定值位置、速度和轉矩控制；2、全功率驅動標配內置制動電阻；3、集成抱閘繼電器。

　　伺服性能優異

　　1、自動優化功能使設備獲得更高的動態性能；2、自動抑制機械諧振頻率；3、1 mhz 的高速脈沖輸入；4、20 位分辨率的絕對值編碼器；5、優化的系統性能：3 倍過載能力、電機低扭矩紋波以及驅動與電機的完美整合；

　　使用方便

　　1、快速便捷的伺服優化和機械優化；2、簡單易用的 sinamics v-assistant 調試工具；3、兼容 plc 和運動控制器的雙通道脈沖設定值；4、通用 sd 卡參數復制；5、電機電纜連接器可旋轉，支持多角度旋轉，可快速鎖緊/釋放；

　　運行可靠

　　1、更大的電壓范圍：380 v ~ 480 v，-15％ / +10％；2、pcb 涂層保證驅動器在嚴苛環境中的穩定性；3、高品質的電機軸承；4、電機保護等級 ip 65，軸端標配油封；5、集成安全扭矩停止(sto)功能；

　　功率范圍 0.4至7kw；電壓范圍 3ac380v…480v(+10％/-15％)；控制方式 外部脈沖位置、內部設定值位置、速度控制和扭矩控制；

　　simotics s-1fl6 伺服電機

　　1fl6 為永磁同步電機，通過電機表面散熱，可在無外部冷卻設備的環境下穩定運行。自鎖式快插接頭使電機安裝變得輕松快捷。

　　1、3 種電機軸高：sh 45、sh 65 和 sh 90mm；2、額定速度：2000 rpm/3000 rpm；3、額定扭矩：1.27 nm ~ 33.4 nm；4、可用編碼器：增量編碼器 2500 s/r(13 位分辨率)和絕對編碼器(20 位分辨率)；5、保護等級：ip65，自冷卻；6、可選配抱閘；7、可選配光軸或帶鍵軸；

　　1fl6 配合 sinamics v90 驅動系統，形成功能強大的伺服系統。電機支持 3 倍過載，可根據實際應用選配增量式或絕對值編碼器，能夠充分滿足您對動態性能、速度設定范圍、輸出軸和法蘭精度的高要求。

　　典型應用

　　1、裝卸機：如碼垛機；2、包裝機：如貼標機、枕式包裝機；3、自動組裝機；4、dao具切換機；5、印刷機：如絲網印花機；6、纏繞機；7、金屬成型機：如折彎機；
