產品別名：高壓電纜護層環流在線監測、高壓電纜護層環流在線監測裝置、電纜接地環流在線監測、電纜環流在線監測系統

產品型號：tlks-plgd

一、產品描述：

隨著電力行業的快速發展,高壓電纜在電力傳輸中扮演著至關重要的角色。然而,電纜在運行過程中可能因護層環流問題而受損,進而影響電力系統的安 全穩定運行。護層環流是指電纜金屬護套上的感應電流,當電纜或系統出現故障時,環流會增大 ,導致電纜護套發熱、損壞,甚至可能引發火災。因此,對電纜護層環流進行實時監測和有效管理,成為保障電力系統安 全穩定運行的重要需求。

二、工作原理：

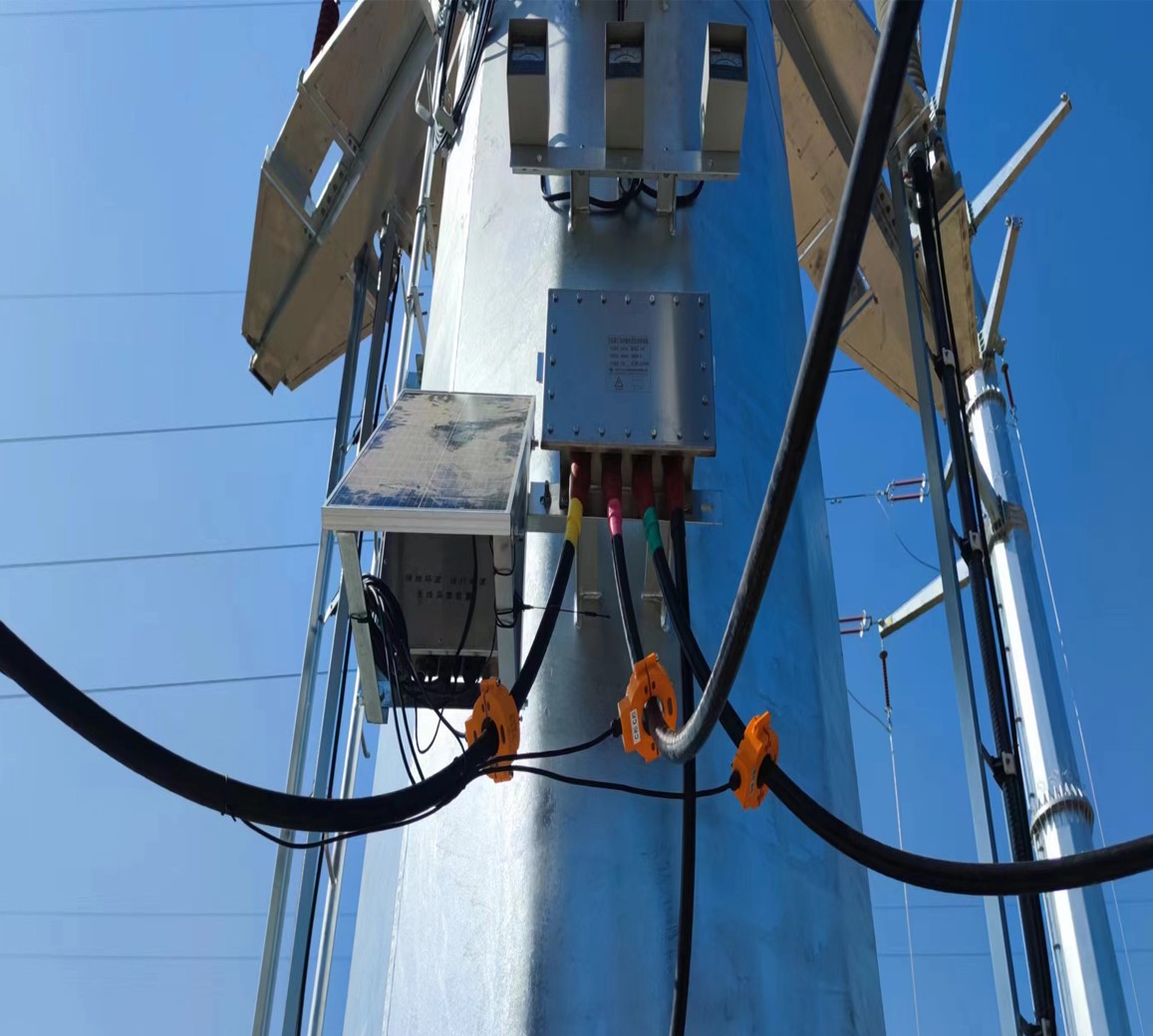

高壓電纜護層環流在線監測專為6.6kv及以上高壓電纜設計,集成先進傳感器與采集器,實現接地電流精確實時監測。系統具備卓越異常檢測能力,預防性保護電纜及其關鍵部件。遠程查看功能讓維護人員隨時掌握電纜狀況,替代人工巡檢,減輕工作量。檢測到異常時,系統自動報警并定位,有效防止事故,提升維護效率和準確性。

三、產品功能：

①.在線監測:實時監測高壓電纜線路金屬護層接地電流波形、幅值大 小等,降低巡檢人員工作強度,并可實現高精度檢測；

②.自動報警:接地電流瞬態升高或突變減小為零時,自動觸發報警功能;

③.線纜防盜監測:接地線等被盜后,系統自動報警并告知被盜的接地線位置;

4.系統自診斷:實時檢測系統自身故障情況,并將結果上傳到監控平臺;

⑤.遠程查看:可通過2g/3g/4g網絡給維護人員手持式設備上發送實時監測數據;

⑥.信息記錄分析:記錄測量數據、故障記錄等相關參數,提供曲線圍、柱狀圖等直觀圖表及統計報表(周、月、季、半年、年);

⑦.太陽能供電,支持ct取電,滿足復雜現場的供電需求。

四、技術參數：

①.靈敏度：≤±0.1a

②.測量范圍：不少于0-300a/50hz

③.測量最 大 偏差：標準讀數x1％+0.5a

⑤.傳感器類型：使用鉗型開合式傳感器

⑥.絕緣隔離水平：不低于dc10kv/1分鐘

⑦.外殼材料：采用抗腐蝕、同時不能產生渦流的材料

⑧.防護等級：符合gb4208中規定的外殼防護等級ip68的要求

五、總結：

高壓電纜護層環流在線監測在高壓電力電纜系統中扮演著舉足輕重的角色。其監測與控制功能,對于確保電力系統的安 全穩定運行具有重要意義。通過運用電纜護層環流在線監測系統,進行實時監測與控制,能夠顯著降低電纜故障的風險,提升電力系統的整體運行效率。同時,該系統還能有效預防并減少因環流引發的電纜故障與安 全隱患,為電力系統的安 全穩定保駕護航。

此外,我們還研發生產了輸電線路的各種數據、視頻在線監測設備,歡迎咨詢或代理。

如需設備詳情,請咨詢特力康李女士：

電話：①③⑥⑧②③⑤①⑥③⑤；vx同步

郵箱：①⑨②0⑥⑦①⑨②⑦

定制產品報價為市場參考價,實際價格需電議。

六、使用須知：

①.在定制化過程中,雙方應保護知識產權,避免侵權風險。

②.對用戶的定制化需求進行技術評估,確保能夠實現并滿足要求。

③.定期對設備進行外觀檢查、性能測試和清潔保養,及時發現并解決問題。

4.安 裝前,請仔細閱讀產品安 裝手冊,了解安 裝步驟、所需工具及安 全要求。

⑤.安 裝完成后,進行系統調試與測試,確保功能正常、數據準確傳輸。
