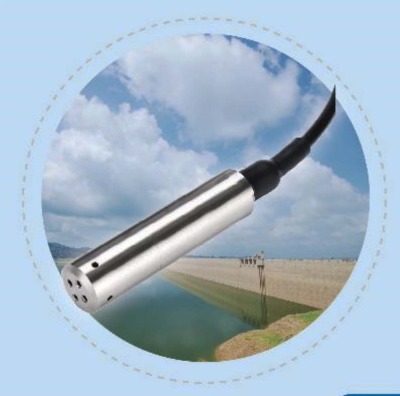

智能液位變送器是一種投入式液位測量儀表,電路模塊帶有電源反接保護、寬電壓供電,投入式結構全不銹鋼密封,極簡的v/i轉換方案,超高穩定性,大大提高了產品的可靠性。

產品系列豐富,廣泛應用于工業過程、水文水利、地質勘探等行業的液位測量。

系列主要特點

l 高品質硅壓阻測量元件

l 數字化補償、無因機械振動電位器造成的偏移

l 電源反接保護、過電壓保護

l 抗浪涌、電磁干擾

l 全不銹鋼密封結構,ip68防護

技術參數主要性能指標測量精度 ±0.5％ f·s量      程0～10 mh2o…300 mh2o長期穩定性0.5％f·s/年過載能力2x f·s負載能力(u-9)/0.02（ω）溫度特性補償溫度0～70℃工作溫度-10～80℃溫度漂移零位：    0.05％f.s/℃滿量程：0.05％f.s/℃存貯溫度-40～125℃電氣特性 供電電壓dc9～30v （典型24v）電源保護防反接、過電壓保護輸出方式兩線制4～20ma結構特性測量介質與不銹鋼、氟橡膠、聚乙烯兼容壓力接口不銹鋼保護帽或g1/2、m20*1.5外螺紋殼體材質不銹鋼1cr18ni9ti、316l可選電纜材質pe環境特性防護等級ip68防爆等級exiaⅱc t6絕　　緣100mω@50v振　　動20g, 20～5000hz沖　　擊20g, 11ms

電氣連接

兩線制4～20ma電流環接口,采用dc24v電源供電,紅線接電源正極、藍線接電源負極,屏蔽層接大地。序號線色定義1紅dc12-24v+2藍4～20ma輸出（gnd）

典型應用

圖1    4～20ma應用

機械結構（尺寸單位:mm）

選型指南 智能液位變送器 量程0～300 mh2o[0~x] mh2o lx-液位量程,l-電纜長度 代碼輸出信號c14～20ma 代碼結構件材質殼體膜片過程連接s1不銹鋼316l不銹鋼s2316l316l316ls3316l鉭316l

代碼其它參數m1端面密封m20*1.5外m2水線密封m20*1.5外g2g1/2外螺紋fl固定法蘭lm限流保護 [0～10] mh2o 6c1s2fl完整型號示例

3.4.

氣管及保護管的固定安 裝及檢查點的設置

a) 保護管可采用dn25以上的鍍鋅管、pvc管、金屬波紋管。

b) 保護管必須沿路固定,可采用開槽掩埋、管箍固定或水泥封包的方式。

c) 保護管的折彎處建議采用dn25以上的金屬波紋管,使折彎處盡量平滑過渡,確保氣管

不會折損。

d) 設置檢查點：當氣管長度比較長時,需要設置氣管檢查點,以檢查氣管是否有老化或

破損現象。可以非常方便地采用柔性的金屬波紋管來進行設置檢查點。
