zx.wyq-80型氣泡水位計適用于需要連續精確測量水位的環境,因不需要建水位井,對水

文站水位、水庫水位、水力發電調壓井水位、大壩測壓管以及上下游水位的監測,氣泡式水位

計是最理想的水位監測儀器之一。它具有安 裝維護方便、操作靈活、運行穩定可靠、精度高等

特點。

zx.wyq-80型水位計采用chr1000數字式硅電容充油芯體作為壓力檢測單元。chr1000數字

式硅電容充油芯體是利用當前世界領先工藝3d-mems技術生產的數字式硅電容傳感器作為感應

器件而發明的數字式充油芯體。由于數字式硅電容的高集成化和3d-mems技術特點,在對測點

壓力測量的同時對測點溫度也進行測量,壓力測量具有很高的精度一般為0.05％,相對較其他

傳感器還具有低功耗、抗腐蝕、抗輻射、抗干擾、可長期加壓等優點。

1.1.

基本工作原理

氣泡式水位計內部的氣泵產生壓縮空氣,流經專用氣流線,按設定好的間隔進入氣室,在

氣室里,氣泡均勻地冒出來進入水中。

氣泡室孔上水的液位與測量管內流體靜壓建立關系如下：

p=ρgh 那么,假設液體的密度保持不變,則測量液位和測量管內的空氣壓力之間就存在

一定的線性關系。通過測量測管內的空氣壓力,就可以換算出當前的水位了。這就是氣泡式水

位計測量液位的基本原理

1.2.

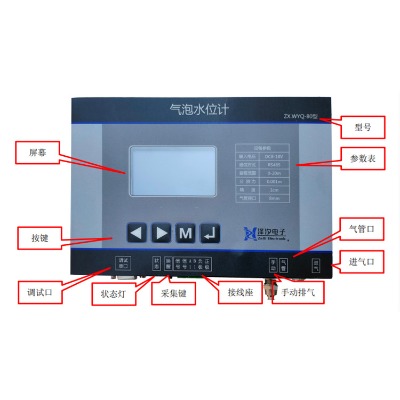

產品特點



超低功耗靜態電流≤15ma



寬電壓設計：8vdc～18vdc,正常12vdc,具有反接保護、過壓過流保護和雷擊浪涌吸

收能力；



寬量程 0～10m,0～20m,0～40m,0～80m可選



多通訊方式數字：485（modbus）,模擬：4～20ma



多工作模式: 定時采集,定量采集



支持實時采集按鍵,短按實時采集,長按校準傳感器



支持按鍵配置傳感器參數,可現場配置波特率、地址、采集參數等信息。



支持大屏液晶顯示設備水位信息、狀態、配置參數等。



內嵌時鐘模塊



工作狀態指示



64mb固態存儲循環記錄15萬條數據



多參數可設置水密度,測量間隔,觸發間隔,設備時間,通訊地址（數字）



安 裝及使用簡單。

3.3.

氣泡水位計氣管安 裝注意事項

氣泡水位計的氣管與氣室在安 裝時的安 裝位置和安 裝方式尤為重要,它關系到水位測量

的精度和穩定性。安 裝時需要注意避免以下問題：

1) 氣室一般必須安 裝在最低水位 0.5 米處,安 裝好的氣室不能隨水流和浪涌 產生顫動,

必須完全固定。

2) 在安 裝氣管時要用不銹鋼管做成的保護管對氣管進行保護,氣管必須沿 向下的坡度

,保護管所有拐彎的部分彎曲度不能過于尖銳(建議拐角處使用月彎管不要用直角彎

頭),應讓氣管有一個光滑的通道。此外保護管還可以使用 pvc 管,但是在野外用

pvc 管容易遭受動物和自然災害的損壞
