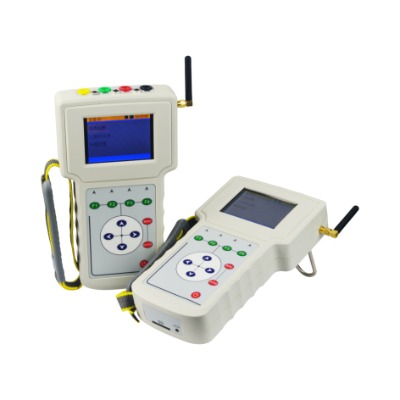

1、儀器開機

儀器在關機狀態下,長按 鍵約3秒鐘,儀表上電。儀表首先顯示“開機界面”約8秒,然后會切換到“主菜單頁面”,如下圖所示：

2、儀表關機

儀器在開機狀態下,長按 鍵約3秒鐘,儀表關機。

3、sd卡插拔

sd卡插入

在儀表下側寫有sd卡的位置,將sd卡有銅觸電的一面朝下,輕輕插入,用大拇指的指甲 向內頂sd卡,在sd卡正好沒入卡槽,并聽到微弱的“嗒”聲后,標示sd卡插入完成。

sd卡拔出

用大拇指的指甲 相內頂sd卡,在聽到微弱的“嗒”聲后,將手指移開,sd卡會自動從插槽彈出,再將sd卡從儀表取出。

開機狀態下插拔

插拔的方法與上面講的相同。在sd卡插入之前,儀表的sd卡圖標顯示為    ,表示儀表沒有檢測到sd卡,當sd卡插入后大約1秒鐘,儀表的sd卡圖標會變為,表示儀表已經檢測到sd卡。

4、使用外接dc電源

儀表處于開機或關機狀態都可以使用外接dc電源,開機狀態下,使用外接dc電源可以給儀表供電的同時,給電池充電。儀表關機狀態下,使用外接dc電源則只給電池供電。充電狀態下,儀表電源插孔旁的發光二極管常亮。

接入dc電源

將電源線的一端插入儀表下部標有dc 5v的插孔,將電源線的另一端插入交流插座。

斷開dc電源

將電源線連接交流插座的一端拔出。將電源線插入儀表的另一端拔出。

5、測量功能的選擇

儀表所具有的功能如圖1所示,三相伏安 表,壓降測試(pt端),壓降測試(電表端),歷史記錄,系統設置。

儀表開機后,進入“主菜單”頁面。在“主菜單”頁面下使用←,→方向鍵選擇功能,再按enter鍵進入該功能。

6、界面導覽

下面以“三相伏安 ”功能中的頁面為例進行說明,如圖2所示。

功能指示

圖2中界面左上角的“三相伏安 ”表示當前處在何種測量功能。

狀態圖標指示

下圖界面中上部共有兩種狀態圖標,分別表示sd卡狀態,以及電池電量狀態。

時間指示：

圖2中界面右上部為時間顯示區域,表示當前的時間。

功能鍵提示

圖2界面的底部是功能鍵提示區域,指示代表f1,f2,f3,f4這四個按鍵的功能,如果某個按鍵對應的區域為空,則表示,該按鍵在本界面不起作用。如本界面下,f1鍵表示返回主界面,f2鍵表示頁面停止刷新,f3鍵表示當前處在基波幅值測量狀態,f4鍵表示進入矢量圖界面。

顯示操作區域

上圖界面的中部為顯示操作區域,在該區域顯示測量結果,更改參數設置等操作。

狀態圖標說明

sd卡狀態說明：

表示未檢測到sd卡,表示檢測到sd卡。

電池電量狀態說明：

,,,,分別表示電池電量由低到高。如果當前處在充電狀態,則快速依次顯示,,,。

7、按鍵使用說明

儀表共有11個按鍵,分別為f1,f2,f3,f4四個功能鍵, menu鍵,enter鍵和↑,↓,←,→四個方向鍵,鍵電源開關鍵。下面分別說明：

f1,f2,f3,f4功能鍵：

四個功能鍵的定義在每個界面下可能不一樣,具體的定義在液晶屏對應的區域有文字提示。

menu鍵：

該鍵的功能是儀表返回“主菜單”界面。不論當前儀表處于何種狀態,觸發該鍵后儀表均會進入“主菜單”界面。用戶可在該界面下重新選擇需要的功能進行操作。

enter鍵：

該鍵的功能為確認輸入或確認選項。該鍵的使用會在各功能使用說明中具體說明。

↑,↓,←,→方向鍵：

分別為上/下/左/右四個方向鍵,這些鍵用來改變選項,參數設置值和翻頁等,這些鍵的使用請參考各功能使用說明中具體說明。

鍵電源開關鍵：

該鍵為儀表電源控制鍵。在關機狀態下,用戶長按大約3秒鐘,儀表會上電開機。在開機狀態下,用戶長按該鍵大約3秒鐘,儀表會斷電關機。
