單鍵觸摸led化妝箱燈鏡電路板

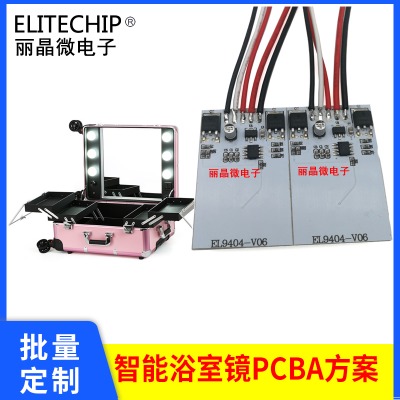

一、產品圖：

二、技術參數：

型號：麗晶微el9404-v06

輸入電壓 ：dc 12v

工作電流 ：5a（max）

負載功率 ：≤60w

感應原理 ：電容式觸摸感應

感應距離 ：6mm（玻璃介質）+2mm(亞克力背光板)

指示燈：上電指示燈亮白色，打開led指示燈亮藍色（顏色可定制）

調光功能 ：支持無極調光和三色切換功能。

質保期限：一年

出線長度 ：可定制，默認250mm

產品尺寸：30mm*50mm*8mm（l*w*h）單鍵觸摸浴室鏡線路板

三、控制方式：

短按（按住少于1s）、

長按（按住大于1s）

四、工作狀態：

背光全部熄滅表示關機狀態所有輸出關閉；

白色背光表示待機狀態所有輸出關閉；

藍色背光常亮表示開燈狀態燈輸出開啟 。

五、操作說明：

1.上電后默認進入待機狀態，此時led背光燈亮白色；

2.短按則按以下規律循環切換待機--開機狀態，每短按一次切換一個狀態；燈光模式轉換鍵，按下，led冷白燈亮，按第二下，暖白燈亮，按第三下，冷白+暖白燈亮，按第四下，滅；依次循環。

3.在led燈開啟狀態下，任何顏色情況下長按則進入無極調光，一次長按下調，一次長按上調，依此循環；

4.在關機狀態下短按則進入開機狀態。
