el9404-v06 化妝鏡補光燈線路板

一、功能說明：

1、供電方式：dc 12v，（通過穩壓ldo-5.0v）。

2、一個觸摸按鍵控制2 路 led 輸出，一路冷白，一路暖白，起始亮度100％。

k1：燈光模式轉換鍵， 按第1下，冷白燈亮。按第2下，暖白燈亮。按第3下，冷白+暖白燈亮。

按第4下，滅，依次循環。

長按無極調光，一次長按下調，一次長按上調，依此循環。

帶不斷電亮度記憶功能：斷電后重新上電，起始亮度都為100％

3、指示燈：兩個藍白指示燈：上電主燈不工作，白色指示燈亮，主燈亮后白指示燈滅，藍指示燈與主燈同向，主燈亮藍指示燈亮，主燈滅藍指示燈滅。

短按切換主燈色溫時，手按下觸摸按鍵指示燈變成白色，松開變成藍色

4、控制板符合環保功能，尺寸 30mm*50mm，厚度約為 3mm。

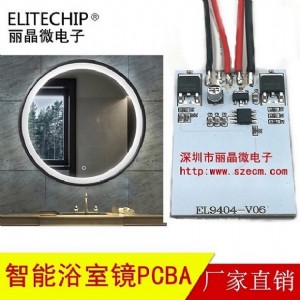

二、產品實物圖：

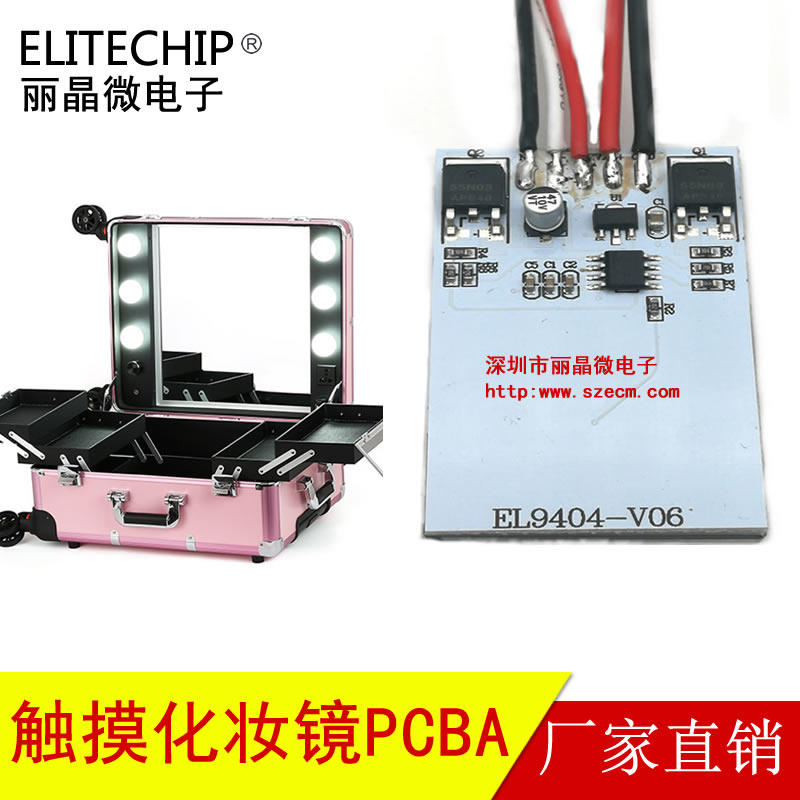

三、應用場景圖：

深圳市麗晶微電子科技有限公司，專注于led浴室鏡電路板，衛浴鏡觸摸開關調光線路板，補光燈控制板方案，更多產品請登錄麗晶微電子：
