ecm20181107-v04

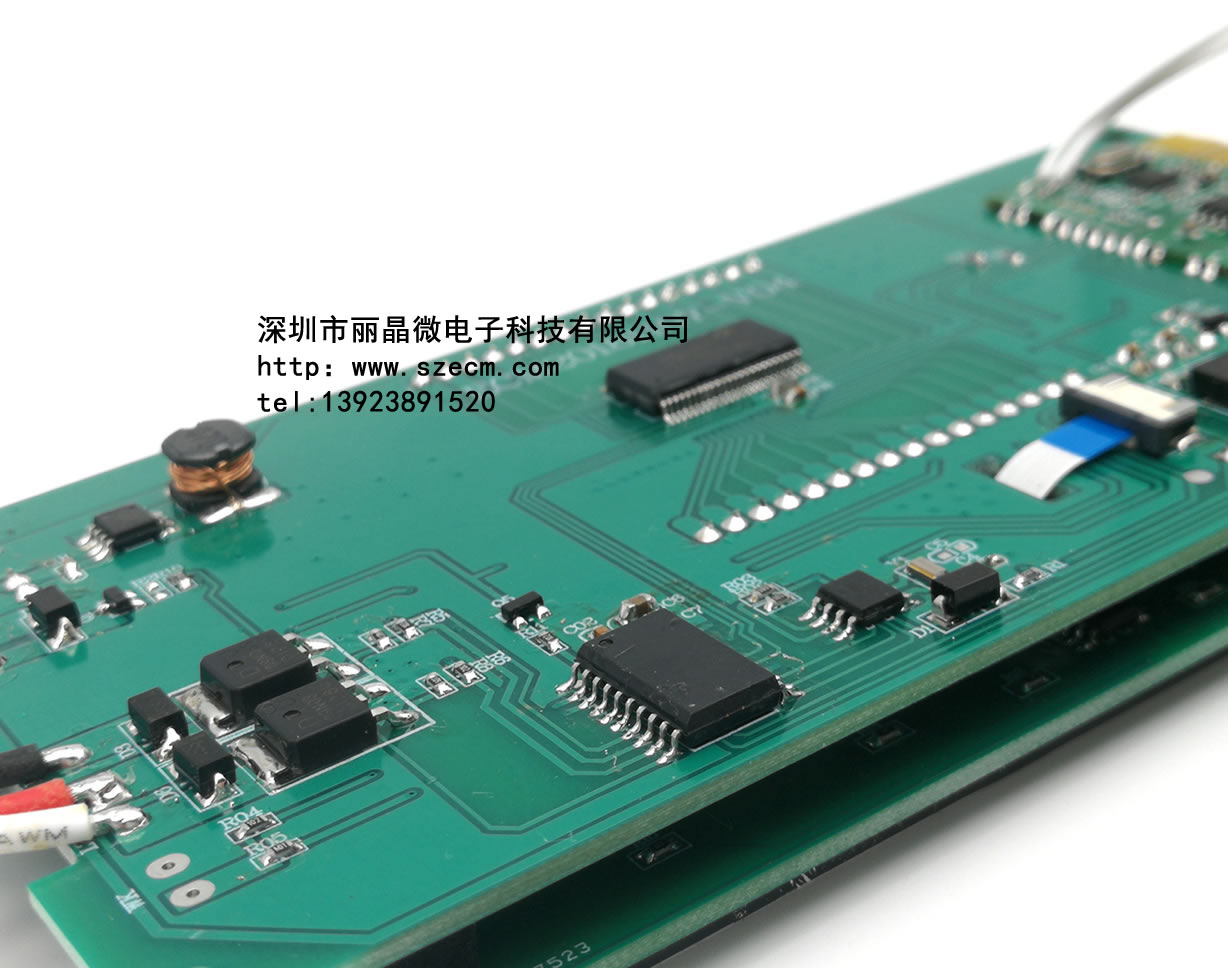

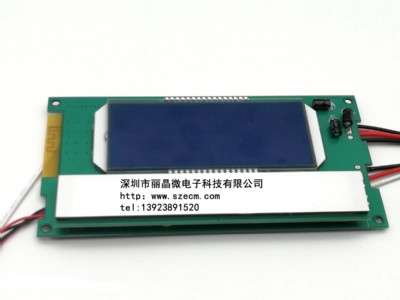

智能藍牙浴室鏡pcba控制板方案

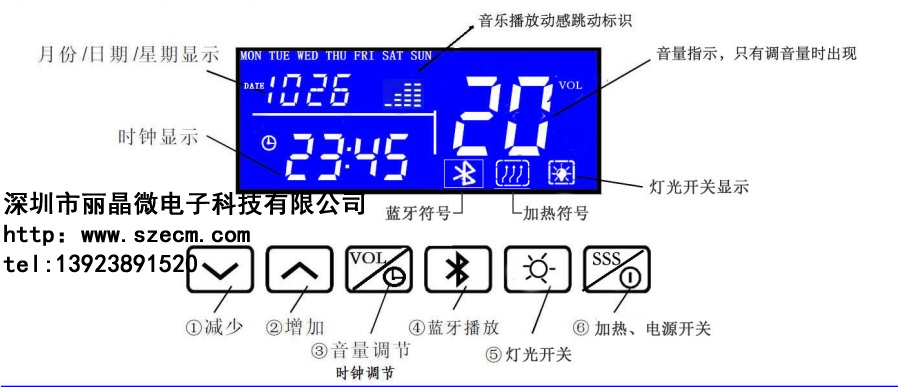

一、功能說明：

（1）開關調節：上電開機，系統打開主屏幕及按鍵背光顯示，3秒后系統自動顯示當前的時間及溫度；在系統打開的情況下，短按⑥鍵可控制加熱功能的開啟或關閉，顯示屏同步符號顯示；長按⑥鍵則可以關閉系統，顯示屏及當前所有功能關閉；再次短按一次則開機。

（2）燈光控制：短按⑤鍵可以控制鏡燈的開啟或關閉，顯示屏同步符號顯示，短按⑤鍵為白燈，再次短按⑤鍵為暖燈，再次短按⑤鍵為白燈+暖燈；長按⑤鍵為無極調光功能。

（3）藍牙播放功能：長按④鍵可以開啟藍牙播放功能，顯示屏左上方的數字區域顯示藍牙功能開啟進度條，待進度條顯示完畢進入待機狀態，喇叭發出“嘟”一聲后藍牙功能完全開啟并進入可被搜索狀態，藍牙符號持續閃爍，進度條整條閃爍提示，打開手機的藍牙功能并搜索“  dp314-a”的設備名進行連接，連接成功后顯示屏上“音樂符號”開始跳動，藍牙符號停止閃爍保持常亮狀態。此時可以使用手機內的播放軟件播放音樂并通過藍牙連接在系統上播放；在播放期間短按④鍵暫停，如果有來電話短按④鍵可以接聽電話，進行通話功能，通話時即停止播放音樂，短按④鍵掛掉電話，播放音樂時按①鍵或者②鍵可以播放上一曲目或者下一曲目；長按④鍵關閉藍牙功能。

（4）時鐘、音量調節：

時鐘調節：長按③鍵３秒則關閉藍牙播放功能可以調整日期和時間，此時時鐘顯示小時的數字閃爍，在閃爍時可通過按下①鍵或②鍵調整小時值；調整完畢后再按③鍵，時鐘顯示分鐘的數字閃爍，在閃爍時可通過按下①鍵或②鍵調整分鐘值；再按下③鍵，顯示月份數字閃爍，在閃爍時通過按下①鍵或②鍵調整月份，以此類推，后于年份設置完畢后待數字不再閃爍即完成時鐘設置；（時鐘設置只能在藍牙功能關閉的情況下才能操作）

音量調節：在藍牙開啟的狀態下，按下③鍵待音量符號閃爍時通過按①鍵或②鍵可以調整播放音量大小。

二、參數信息：

產品名詞：智能藍牙浴室鏡控制板

 產品型號：ecm20181107-v04

 產品電壓：dc

 12-24v

 負載功率：40w

 規格尺寸：150mm*75mm*8.5mm
