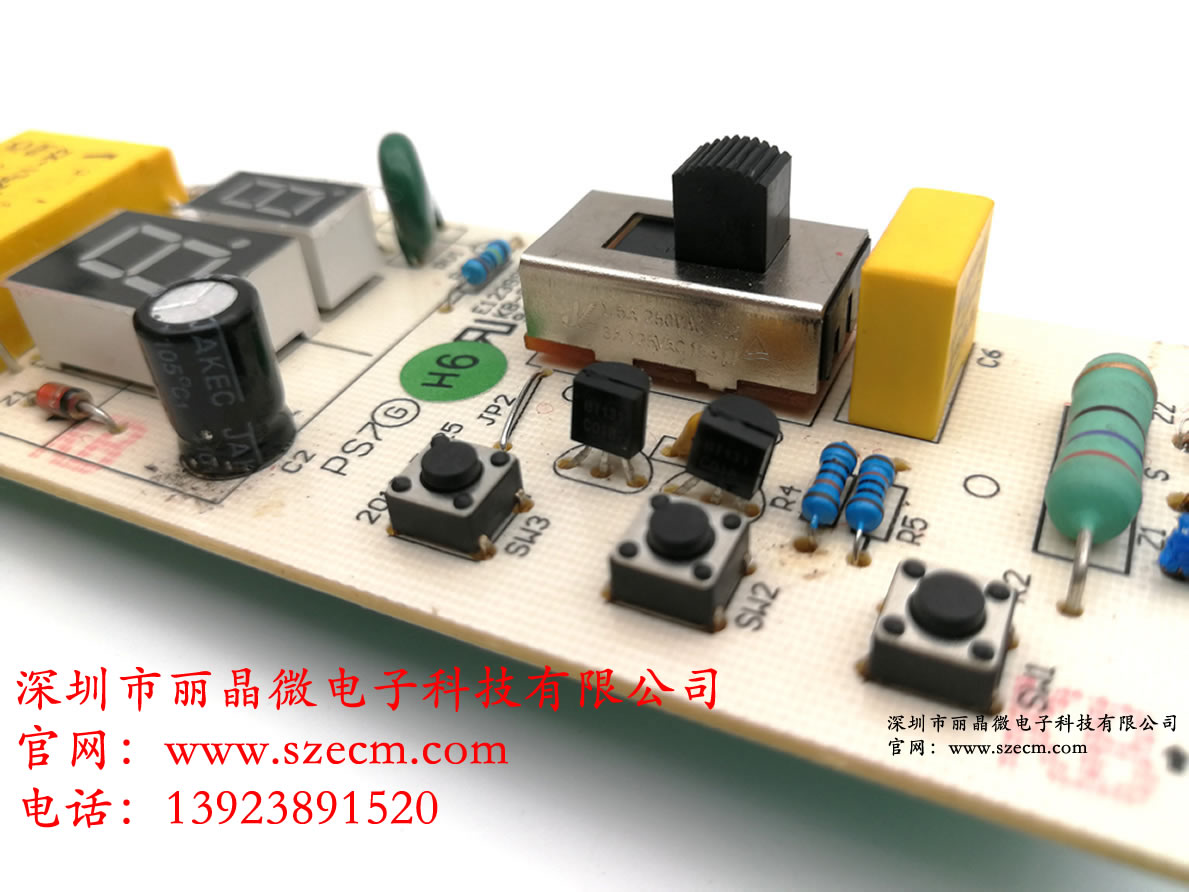

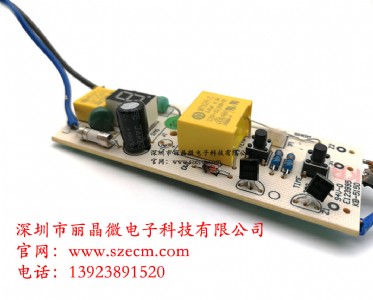

ecs5-h1-02電熱腰帶控制器功能說明

一、功能說明:

1、工作電壓范圍ac 190v-250v和負載功率max150w

2、上電為數碼管顯示，功率顯示，無輸出。長按開關機鍵2秒為開機，默認設定功率是h檔。長按開關機鍵2秒為關機，關閉輸出以及顯示，恢復到上電初始狀態。

3、功率選擇鍵，開機后按該鍵有效，每按該鍵按以下方式循環：h檔-l檔-1檔-2檔-3檔-4檔-5檔，當選擇h檔工作1小時后自動切換為1檔。

4、定時功能，開機后10小時定關機。

5、工作電壓范圍ac 190v-250v和負載功率max150w

6、數碼管顯示模式，顯示功率檔位，l、1-5檔、h。

功率調節方式如下：設定功率分7段，功率調節采用脈寬控制，周期為10秒。

l檔（20％）-1檔（30％）-2檔（40％）-3檔（50％）-4檔（60％）-5檔（70％）-h檔（100％）

7、故障保護：①當檢測到感溫線與負載之間漏電電阻300-150k之間是，停止輸出。小于150k時，數碼管顯示“e”閃燈。同時關閉輸出。

②當檢測到負載開路或外層感溫線開路時數碼管顯示“p”閃燈。同時關閉輸出。

③為了防止插座接觸不良，提示或者控制其使用，要去連續3次掉電，控制器都將恢復初始關機狀態。

④以上檢測都在開機下進行。
