1 模塊簡介

1.1 概述

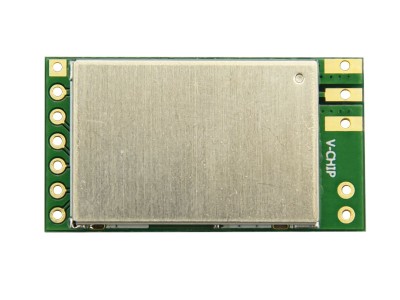

dt2-m02c是一款直插安  裝的無線數據傳輸模塊，收發一體，傳輸距離遠，超低功耗。它工作在433mhz頻段，提供ttl電平uart接口，支持開發各種超低功耗無線應用，目前已經在多種場景中廣泛使用。

dt2-m02c采用美國德州儀器texas instruments (ti)公司的msp430單片機和semtech公司的sx1212 [1]射頻收發器設計，msp430為16位超低功耗、工業級單片機，性能穩定；sx1212為超低功耗射頻芯片，接收電流3ma，模塊整體接收電流3.2ma，特別適用于開發低功耗無線產品。模塊全部采用工業級元器件設計，性能卓越，工作穩定，硬件的專業設計使模塊體積小，功耗低，便于各種嵌入集成開發。

dt2-m02c模塊內嵌芯威科技dt2透傳軟件固件，自動完成無線數據的發送、接收與校驗，支持一般模式、喚醒模式、省電模式和休眠模式四種工作模式，四種模式各有特點，可以任意切換，使用靈活、方便，為用戶開發無線產品縮短周期。

1.2 特點

l 工作頻段433mhz

l 空曠視距條件下，傳輸距離400米

l 最大發射功率達12.5dbm

l fsk調制方式

l 省電模式下，5秒睡眠周期的平均電流6μa

l 參數可配置，滿足不同的應用需求

l 多種工作模式，可以任意靈活切換

l 支持同步功能，同步輸出時間小于5μs

l 數據包crc校驗

l 內置看門狗，保證長期可靠運行

1.3 應用

l 智能電網和自動抄表系統

l 家庭和樓宇自動化

l 無線安  防系統

l 工業監測與控制

l 無線醫  療應用

l 無線傳感器應用

l 能量采集應用

l 環境監控

1.4 模塊版本

dt2-m02c模塊有兩個版本供用戶選購：標準版本和同步版。序號模塊版本描述1標準版提供標準版本功能。2同步版本提供同步功能，同步時間小于5μs。

1.5 基本用法序號使用方式描述1透明傳輸模塊采用透明傳輸方式，實現所收即所發的功能。2多信道傳輸當在同一區域內進行多組模塊并行傳輸時，可以為每組模塊配置不同的信道，即可實現互不干擾的并行傳輸。3省電用法在省電模式下，配置模塊的休眠周期可以調節模塊的平均接收電流，最大的休眠周期可以配置到5000ms，此配置下模塊的平均電流只有幾微安  。4同步用法使用同步版本模塊，可以通過sync引腳同步功能，同步輸出時間小于5μs。5休眠功能在休眠模式下，模塊整體功耗降到最低，僅約1μa。在此模式下，模塊仍然可以接收配置命令。

2 技術參數

2.1 電氣參數 minmaxunitvcc 工作電壓2.13.6v數字io輸入電平-0.3vcc+0.3v模擬io輸入電平-0.3vccvrf輸入信號電平-0dbm

2.2 環境參數 minmaxunit工作溫度-4085℃工作濕度10％90％rh存儲溫度-55125℃

2.3 射頻參數 minmaxunit433mhz工作頻率430463mhz發射功率-8.512.5dbm接收靈敏度 @ 2kbps--110dbm數據速率1k40kbps發射電流 @ 12.5dbm-35ma接收電流 @ mcu ative-3.2ma休眠電流 @ set_a=1，set_b=112μa
