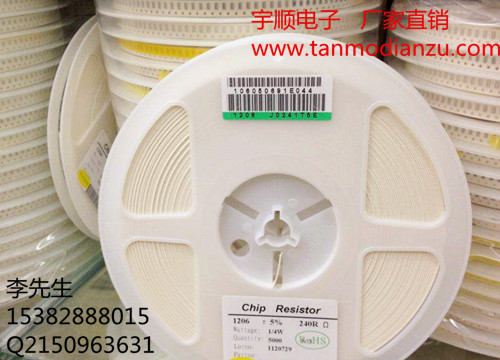

貼片電阻smd 產品簡述

貼片電阻(smd resistor),是金屬玻璃鈾電阻器中的一種。是將金屬粉  和玻璃鈾粉  混合，采用絲網印刷法印在基板上大功率貼片電阻器制成的電阻器。 產品介紹

l 封裝尺寸:目前通用型貼片電阻封裝尺寸有8種:0201、0402、0603、0805和1206、 1210、2010、2512封裝。封裝與尺寸的對應關系請參看通用貼片電阻規格書。

l 貼片電阻封裝尺寸對應的額定功率:0201(1/20w)、0402(1/16w)、0603(1/10w)、0805(1/8w)、1206(1/4w)、1210(1/3w)、2010(3/4w)、2512(1w)。

l 最大工作電壓:0201(25v)、0402與0603(50v)、0805(150v)、1206以上200v。

l 最大負荷工作電壓:是最大工作電壓的2倍。例:0805最大負荷工作電壓是300v。

l 精度范圍:d±0.5％、f±1％、g±2％、j±5％、k±10％、m±20％。

識別方法

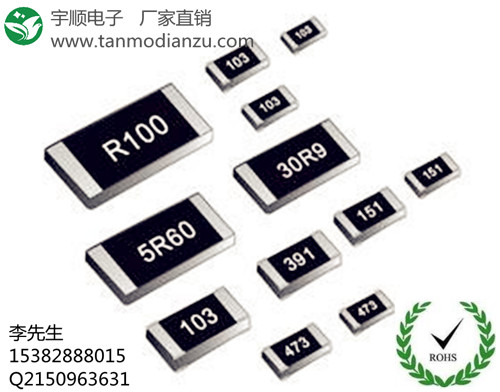

l 數字索位表稱法(一般矩形片狀采用這種標稱法)

數字索位表稱法就是在電阻上用三位數來標明其阻值。它的第一位和第二位數為有效數字，第三位表示在有效數字后面加‘0’的個數。這一位不會出現字母。

l 色環標稱值(一般圓柱形固定電阻器采用這種標稱法)

貼片電阻與一般電阻一樣，大多采用四環或三環標明其阻值。第一環和第二環是有效數字，第三環是倍率。

l e96數字代碼與字母混合標稱法

數字代碼表示的是e96系列電阻代碼。它的第三位數是字母代碼表示倍率。 貼片電阻特點

l 最大過載電流5a

l 體積小、重量輕

l 適應在流焊與波峰焊

l 電性能穩定，可靠性高

l 裝配成本低，并與自動裝貼設備匹配

l 機械強度高、高頻特性優越

l 符合rohs指令要求 用途

l 高端計算機

l 工業設備

l 阻值范圍廣

l 自動控制設備

l 通訊設備、醫  療設備

l 高科技多媒體電子設備 公司介紹

東莞市宇順塑膠電子有限公司成立2001年，是一家集合生產和銷售的廠家，本公司生產的主要產品有：碳膜電阻，氧化膜電阻，金屬膜電阻，繞線電阻，精密電阻，大功率繞線電阻，保險絲電阻，smd貼片電阻等。并可根據用戶要求生產定做各種特殊電阻。本公司生產銷售的電阻均按標準生產，公司通過iso9001質量管理體系論證和sgs環保認證，生產管理采用國內先進的歐姆廠務管理系統。開發新產品的同時，也十分重視質量管理體系的建設和完善，于2002年順利通過了iso9001:2000質量管理體系認證。“以技術為導向,以服務為中心”是我們的追求；“以人為本 , 用戶至上”是我們的宗旨；“卓*越的品質,完善的服務”是我們的優勢；“產品三月包換,一年保修,終身維護”是我們的承諾。

貫徹創新、高效、和諧、誠信的企業精神；一流品質、科學管理、不斷創新、用戶滿意的質量方針；增強法律法規意識、養成節能減廢習慣的環境方針；客戶的滿意，同時，我們不斷在技術上和應用進行創新和突破，在高速成長的過程中, 宇順電子成長的過程，就是服務客戶并和客戶一起不斷成功的過程！我們用心、努力作好每一件事，滿懷信心迎接每一次挑戰。
