〖例〗修理變頻器當中,遇到一個開關電源故障的變頻器,他的保護回路動作,可以斷定變壓器輸出端有短路支路,可是靜態無法測量出故障點。我們利用破壞法來找到靜態無故障的器件。首先斷開保護回路的反饋信號,令其失去保護功能,然后接通直流電源,要求利用調壓器從v慢慢升高直流電壓,觀察相關器件。發現有煙冒出,立刻關掉電源,同時利用電阻短路直流濾波電容迅速放電。冒煙的是風扇電源的整流二極管,原來風扇已經短路性損壞了,而該風扇的控制開關信號一直為開狀態器件短路造成高電平開狀態,只要開關電源輸出正常電壓,風扇就短路風扇電源,造成開關電源保護。

何為電氣原理圖和接線圖。五電氣接線圖應按以下要求繪制電氣接線圖中的電氣元件按外形繪制如正方形矩形圓形或它們的組合,并與布置圖一致,偏差不要太大。器件內部導電部分如觸點線圈等按其圖形符號繪制。在接線圖中各電器元件的文字符號元件連接順序接線號都與原理圖一致。接線號應符合gb《電器接線端子的識別和用字母數字符號標志接線端子的通則》與電氣原理圖不同,在接線圖中同一電器元件的各個部分觸頭線圈等畫在一起。

加減速時間可根據負載計算出來,但在調試中常采取按負載和經驗先設定較長加減速時間,通過起停電動機觀察有無過電流過電壓報警；然后將加減速設定時間逐漸縮短,以運轉中不發生報警為原則,重復操作幾次,便可確定出佳加減速時間。變頻器調試必設參數有哪些。控制意義是什么。轉矩提升又叫轉矩補償,是為補償因電動機定子繞組電阻所引起的低速時轉矩降低,而把低頻率范圍f/v增大的方法。設定為自動時,可使加速時的電壓自動提升以補償起動轉矩,使電動機加速順利進行。

西門子除大截面導線間,各單元的進出線都應經過接線端子板,不得直接進出。端子板上各接點按接線號順序排列,并將動力線交流控制線直流控制線分類排列。接線圖中的連接導線與電纜一般應標出配線用的各種導線的型號,規格截面積及顏色要求。單元接線圖單元接線圖是表示電氣單元內部各項目連接情況的圖,通常不包括單元之間的外部連接,但可給出與之有關的互連接線圖的圖號。單元接線圖走線方式有板前走線及板后走線兩種,一般采用板前走線,對于復雜單元一般是采用線槽走線。

采用變頻器直接控制風機泵類負載是一種科學的控制方法,當電機在額定轉速的％運行時,節能效率接近％,同時也可以實現閉環恒壓控制,節能效率將進一步提高。由于變頻器可實現大的電動機的軟停軟起,避免了啟動時的電壓沖擊,減少電動機故障率,延長使用壽命,同時也降低了對電網的容量要求和無功損耗。繞線式電動機液體調速。液體電阻調速技術是在傳統產品液體電阻起動器的基礎上發展而成的。仍以改變極板間距調節電阻的大小達到無級調速的目的。

單元接線圖中的各電器元件之間接線關系有直接連線和間接標注兩種表示方法。對于簡單電氣控制單元,電器元件數量較少,接線關系不復雜,可直接畫出電器元件之間的連線；對于復雜單元,電器元件數量多,接線較復雜的情況,只要在各電器元件上標出接線號,不必畫出各元件間連線。單元接線圖的繪制方法如下在單元接線圖上,代表項目的簡化外形和圖形符號是按照一定規則布置的,這個規則就是大體按各個項目的相對位置進行布置,項目之間的距離不以實際距離為準,而是以連接線的復雜程度而定。

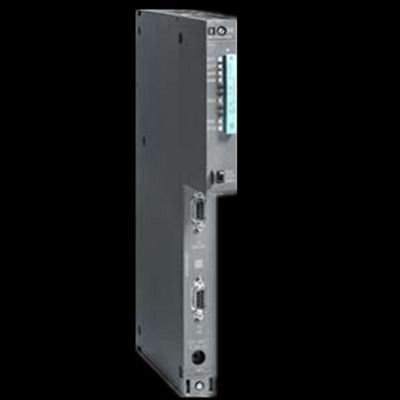

供應西門子模塊6gk7343-1ex21-oxeo 西門子卡件6es7331-7kf02-9aj0 　　變頻器一開,儀表信號亂跳。變頻器干擾問題四大解決方案對變頻器產生的諧波進行抑制處理,可選的濾波產品有變頻器輸入濾波器變頻器輸出濾波器變頻器輸入電抗器變頻器輸出電抗器等。在輸入電路內串入電抗器是抑制較低諧波電流的有效方法。變頻器一開,儀表信號亂跳。變頻器干擾問題四大解決方案此外,為防止變頻器干擾信號和控制回路,需要給控制器儀表和工控機采用單獨的隔離電源進行供電。其實在現場簡單方法是將儀表遠離變頻器。
