僅當cpu處于stop模式下,才能在step 7中對數字量模塊編程。

定義全部參數后,請將這些參數從pg下載到cpu。 cpu在stop → run切換過程中將各參數傳送至相關數字量模塊。

靜態和動態參數

按靜態屬性和動態屬性組織參數。

如前文所述,在cpu處于stop模式時設置靜態參數。

也可使用sfc在s7 plc激活的用戶程序中編輯動態參數。 但是,在cpu經過run → stop、stop → run轉換之后,將再次使用step 7中設置的參數。 附錄信號模塊的參數集對模塊參數在用戶程序中的分配進行了說明。

可編程和非可編程診斷消息

將診斷消息區分為可編程診斷消息和非可編程診斷消息。

如果在相關參數中啟用了診斷功能,則只能獲得可編程診斷消息。 在step 7中為“診斷”參數塊編程。

無論是否啟用診斷功能,數字量模塊都始終返回非可編程診斷消息。

step 7 對診斷消息的反應

由診斷消息啟動的操作：

將診斷消息輸入到數字量模塊的診斷數據,然后送入 cpu。

數字量模塊上的 sf led 指示燈點亮。

當在 step 7 中設置了“啟用診斷中斷”后,系統將觸發一個診斷中斷并調用 ob82。

讀取診斷消息

可在用戶程序中使用 sfc 讀取詳細的診斷消息（請參見附錄“信號模塊診斷數據”）。

在 step 7 中,可以通過讀取模塊診斷數據查看出錯原因（請參見 step 7 在線幫助）。

使用 sf led 指示燈指示診斷消息

帶有診斷功能的數字量模塊將通過其 sf led 指示燈（組出錯 led 指示燈）指示錯誤。 當數字量模塊生成診斷消息時,sf led 指示燈點亮。 清除所有錯誤狀態后,該 led 指示燈熄滅。

無論 cpu 操作狀態如何（通電時）,sf led 指示燈都將點亮,以便指示外部錯誤（傳感器電源處短路）。

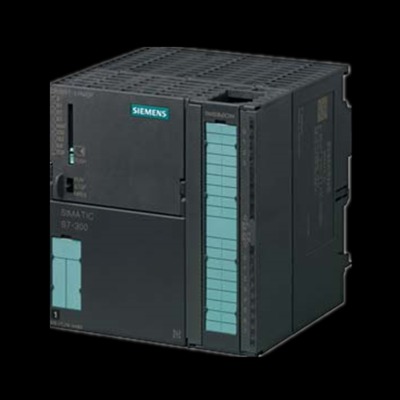

以下 siplus s7-300 數字量模塊可在惡劣環境條件下使用：

siplus s7-300 sm 321；

數字量輸入

siplus s7-300 sm 322；

數字量輸出

siplus s7-300 sm 323；

數字量輸入和數字量輸出

siplus s7-300 數字量模塊可在以下惡劣環境條件下使用：

溫度范圍寬：-25°c 至 +60/+70 °c

在需要較高抗化學腐蝕性以及需能夠承受較高機械和生物負荷和鹽 霧的場合

相對濕度 100％

符合標準 en 50155

電感釋放時將出現過電壓。 繼電器線圈和接觸器都屬于這種情況。

集成過電壓保護

s7-300 的數字量輸出模塊具有集成過電壓保護設備。

附加過電壓保護

在下列情況下,只有通過附加的過電壓保護設備才能組態電感：

如果可以通過適合的附加觸點（如繼電器觸點）切斷 simatic 輸出電流電路。

如果感抗不是通過 simatic 模塊激活。

注意： 請向感抗供應商詢問應使用何種大小的過電壓保護設備。
