sbd1101-yql50w

一．產品特色

1.  燈具防爆型式為隔爆型或粉  塵防爆型，適用于爆炸危險場所照明使用。

2.  燈具外殼壓鑄成型，造型新穎、外形美觀大方。

3.  鑄件材料采用抗拉強度高的鋁合金材料，含銅量低（小于0.4％），且燈具表面聚酯噴涂，具有良好的耐腐性能。

4.  燈具為兩腔設計，光源腔與電器腔獨立分開。燈具外形分平臺式（d型）與管吊式（a型），平臺式適用于吸壁式安  裝、護欄立桿式安  裝、法蘭立桿式安  裝。管吊式適用于管吊式安  裝、吸頂安  裝和吸壁安  裝。（見安  裝示意圖）。

5.  電纜進線采用內壓式密封結構，避免安  裝時電線的纏繞。內部結合面均設有橡膠密封圈使燈具具有較好的防水性能。

6.  燈具采用棱晶鋼化玻璃罩，抗沖擊性強，透光率高。

7.  本燈具適用電磁感應燈光源。具有光源超長使用壽命，發光效率高，光線柔和等優點。

二. 電磁感應燈特點

1.  電磁感應燈無電極和燈絲，具有超長壽命，長年使用免維護，壽命是白熾燈的70倍，金屬鹵化物燈5～6倍。

2.  高效節能，有效發光效率約139  plm/w，功率因素  高達0.99，比白熾燈節電80％。

3.  穩定性好，在電壓波動180～250v范圍內仍可正常啟動穩定工作。

4.  綠色環保，通過國家emc檢驗，無電磁污染、無頻閃使眼睛不易疲勞。

5.  瞬時啟動，啟動和再啟動時無須延時，可瞬時點亮。

6.  光源顯色性好，顯色指數≥80

三. 適用范圍

適用于iia、iib類含有爆炸性氣體環境，溫度組別為t1～t6或t1～t5的1區和2區室內外危險場所或20區、21區、22區爆炸性或可燃性粉  塵場所室內外的照明。

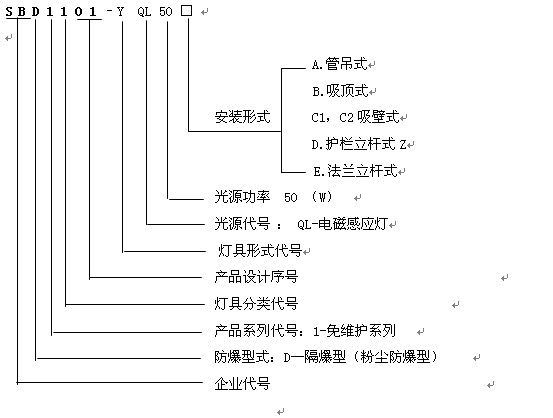

四. 燈具型號及含義

選型舉例：例如 sbd1101-yql50d表示隔爆型免維護系列燈具，電磁感應燈光源，功率50w，護欄立桿式安  裝。

五. 技術參數（技術條件）

1.  執行g(shù)b3836.1和gb3836.2，《爆炸性氣體環境用電氣設備》（等效于iec60079和en系列標準）;   gb12476.1《可燃性粉  塵環境用電氣設備》（等效于iec61241和en系列標準）。

2.  防爆標志: ex dІІbt6/t5。  粉  塵防爆標志：dip a20 ta.t5

3. 外殼防護等級：ip65。

4. 防腐等級：wf2。

5. 適用光源：電磁感應燈50w。

6. 額定工作電壓：220v  50hz。

7. 引入口：g3/4”

8. 電纜外徑：Ø9～Ø10.5mm。

規格型號

額定功率

工作電流

防爆標志

光通量

有效光通量

sbd1101-yql50

50

0.23

ex dⅱbt6/t5

dip a20 ta.t5

4230

6900

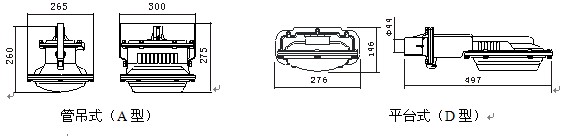

六. 燈具外形及安  裝尺寸

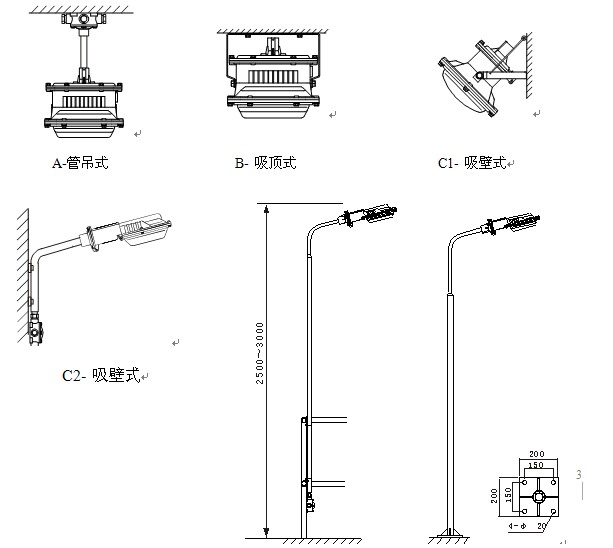

七. 安  裝形式（示意圖）

                                                                                          d—護欄立桿式                     e—法蘭立桿式

 安  裝形式配置件一覽表：

 注：選配件用戶應根據需要在訂貨時另外選購。燈具與安  裝基座連接螺栓用戶自備。

八.燈具配光曲線
