apa102內置ic燈珠

傳統的全彩系列產品需要驅動ic 需要rgb燈珠 最主要的是需要大量電容電阻，然后用線路板將一個個電子元器件組合起來，中間經歷無數條線路 過孔 沉銅 ，無數個焊盤。。。雖說到客戶手上只是小小的一個成品，卻是經歷了無數道工序才完成的。中間不可避免的有時會存在一些“小瑕疵”也就是一個故障率的問題。內置ic燈珠的出現徹底解決了這一傳統性的問題。飛躍式的拉近了驅動ic與rgb燈珠之間的距離，輕而易舉的消除了廣大老板 電子工程師們頭痛而又不可避免會發生的問題

apa102c產品組成

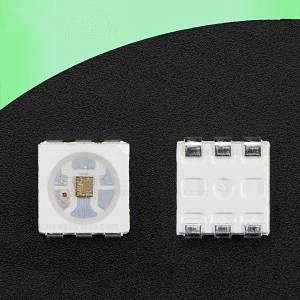

apa102是一個集控制電路與發光電路于一體的智能外控led光源。其外型與一個5050led燈珠相同，每個元件即為一個像素  點。像素  點內部包含了智能數字接口數據鎖存信號整形放大驅動電路，還包含有高精度的內部振蕩器和5v高壓可編程定電流控制部分，有效保證了像素  點光的顏色高度一致。

數據協議采用單線歸零碼的通訊方式，像素  點在上電復位以后，din/clk端接受從控制器傳輸過來的數據，首先送過來的24bit數據被第一個像素  點提取后，送到像素  點內部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過do/co端口開始轉發輸出給下一個級聯的像素  點，每經過一個像素  點的傳輸，信號減少24bit。像素  點采用自動整形轉發技術，使得該像素  點的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。
