vntr066.3kva-單相醫 用隔離變壓器6.3kva,（it系統監控裝置絕緣檢測裝置）-絕緣監視儀,剩余電流探測器-專用互感器,報警指示器-外接報警測試面板（此元件要正常工作我公司提供一個儀器專用電源）,按你圖紙上的配置是醫 用隔離電源系統標準配置五件

a、每間i級手術間按原設計配電思路以及總負荷配備不應小于10kva,且必須設置≥6.3kva隔離變壓器構成的it系統(包括隔離變壓器、絕緣監測儀、電流互感器、儀器專用電源、外接報警顯示和測試單元)； 每間ⅲ級手術室總配電負荷不應小于8kva,it系統≥6.3kva隔離變壓器構成的；it系統最 大 分斷時間230v應為0.2s.

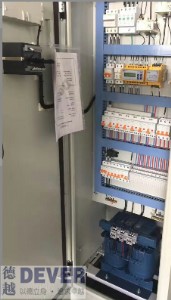

b、醫 用隔離電源系統由醫 用隔離變壓器,絕緣監測,外接報警裝置,斷路器等主要元件組成,并符合以下標準：

1隔離變壓器

1.1 滿足《建筑物電氣裝置 第7-710部分：特殊裝置或場所得要求—醫 療場所》gb16895.24-2005 / iec60364-7-710：2002 710.512.1.6中規定：醫 用隔離變壓器應符合iec61558-2-15的要求。

1.2 變壓器的二次側額定電壓un不應超過250v,用于移動式和固定式設備的醫 療it系統應采用單相變壓器,其額定輸出容量不應小于0.5kva,但不應超過10kva。

1.3 醫 用隔離變壓器的金屬外殼需與局部等電位聯結端子板聯結。

2絕緣監測儀

2.1絕緣監視報警系統符合iec61557-8和iec60364-7-710標準。

2.2交流內阻抗應至少為100kω；測試電壓不應大 于直流25v；即使在故障情況下,其注入電流的峰值不應大 于1ma；最 遲在絕緣電阻降至50 kω時,應發出信號。應配置試驗此功能的器具。

3報警顯示系統

3.1實時監視隔離變壓器負荷狀況及變壓器的繞阻溫度。

3.2一只（綠）燈亮表示工作正常；

當絕緣電阻下降到最 小整定值時,一只（黃）燈亮。應不能消除或斷開這個亮燈指示；

當絕緣電阻下降到最 小整定值時,音響報警動作。音響報警可以通過面板解除；

當故障被清除恢復正常后,（黃）色信號應熄滅。
