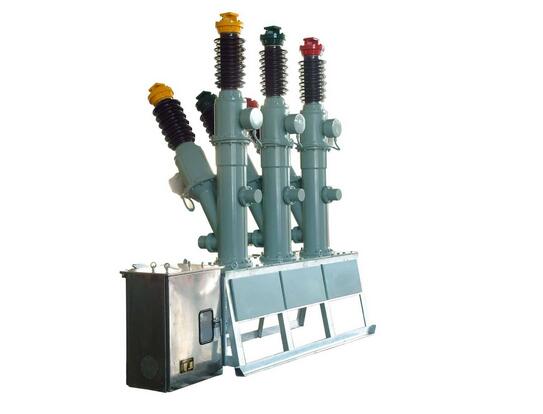

lw36-40.5型自能式高壓交流六氟化硫斷路器概述

lw36-40.5型自能式高壓交流六氟化硫斷路器為戶外三相高壓交流設備，適用于海拔不超過3000m，環境溫度不低于-30℃，污穢等級不高于ⅳ級地區的交流50hz，最高電壓為40.5kv的電網中，適合發電廠、變電站、工礦企業高壓輸變線路的控制和保護，也可作為聯絡斷路器使用

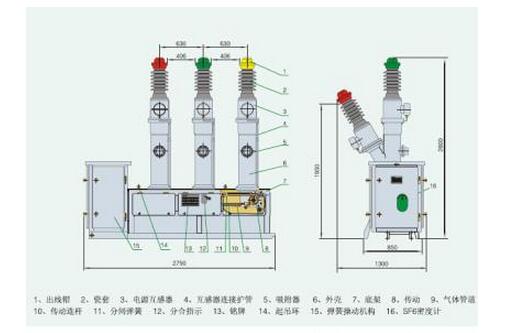

lw36-40.5型自能式高壓交流六氟化硫斷路器外形安  裝圖：

主要特點

lw36-40.5型自能式高壓交流六氟化硫斷路器采用先進的自能滅弧技術，配用新型彈簧操動機構，具有電壽命長、操作功小、電氣及機械可靠性高、價格適中等特點。

額定技術參數高：額定電流2500a，額定短路開斷電流31.5ka，適用于大容量電網的切合。

電器可靠性高：

（1）電氣壽命31.5ka×21（25ka×31）次，可滿足運行25年不更換滅弧室零件的要求。

（2）開合電容器組電流630a（44193kvar）無重燃，切合電纜電流50a無重擊穿，適用于切合容性負載與感性負載的工況。

（3）外絕緣能力強，適用于海拔3000m或ⅳ級污穢地區。

操動機構可靠性高：

（1）機械壽命分合10000次不換零件，可滿足用戶連續運行，極少維護的要求。

（2）新型彈簧操動機構零部件數量少，采用整體高強度鑄鋁框架，分合閘彈簧、緩沖器采用集中布置的方式，結構緊湊，操作可靠，噪聲小，維護方便，適用于頻繁操作。
