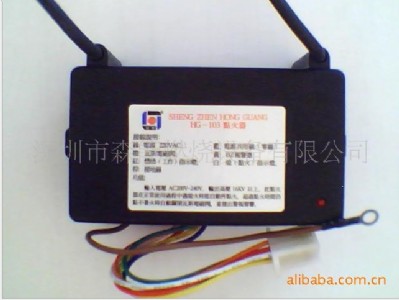

hg-103點火器：

點火輸出5，s信號感應，綠：電源22ov，電流0.8（a），功率2（w），藍：電流共用線，

橙藍：pv瓦斯電磁閥，白藍：l1熄火（點火）指示燈紅藍：l2燃燒（工作）指示燈，黃藍：bz警報器，黑：接地線輸入電壓220v-240v，并輸出高壓16kv以上，點火正常工作時（紅燈亮），在正常使用中遇熄火時能自動再點火。超過點火時間（22秒）仍不著火時會自動關閉瓦斯電磁閥，并發出警報聲音。

瓦斯點火器:又稱工業爐脈沖點火控制器，本產品主要用于使用液化氣、天然氣、人工煤氣的各種工業設備及酒店灶具的點火和控制。通電點火（或開關控制點火）意外熄火重點火功能，離子火焰自動監控功能及熄火報警，點火失敗與意外熄火自動切斷氣源安  全保護，采用微電腦數字控制技術，采用防雷擊技術通電點火/開關控制點火，自動檢測到火焰后，停止打火，電磁閥維持燃燒指示燈亮，超過點火時間仍不著火時，自動關閉瓦斯電磁閥并報警。額定工作電壓：220vac，放電頻率：50hz，放電距離大小或等于6mm點火時間10秒，重點火時間10秒，放電能量大于或等于2。0mj，輸出高壓大于或等于16kv，反饋電流；0-20ua

紅外線點火器安  裝注意事項

1.請參照點火器上接線方法以及注意事項

2.電源線220v(火線)及(共用線)來源電不可接反[如接反1.一樣正常運行.但會幾秒打一次高壓電,使點火器內線圈燒毀,壽命減短2.點火不著,反饋至警報器，高壓線圈立即燒毀。]

3.接地線一要接地[如不接會發生：1。高壓打火不強2。高壓電逆流無法接地導致高壓包燒毀]

4.高壓點火線無感應線不可互打試電[如互打會發生1.感應ic燒毀2.高壓包燒毀]

5.現場忌大電流(如點焊機,電焊機,高,周波,電鍍設備.其他大電流設備)因會產生瞬間電流高或低及逆流，而影響點火器內之快速二極體壽命[須從總電源拉單獨線。]

6.高壓線無感應不可接太長[會影響高壓打火強度及感應問題，使點火器壽命減短]良好情況以出產長度為佳

7.點火針部分注意1。高壓點火針不可搭地會影響點火器壽命2。感應針搭地會產生感應不良[二系列會持續打火至點火器燒毀。三系列會感受影響高壓包及感應線圈燒毀]

8.點火針高壓起弧距離應3~5mm,不可過寬,嘉賓寬會發生在使用中不點火,不感應現象.

9.電源短路也會引起點火器短路,如維修時不小心碰到任何東西使電源發生短路,都可造成點火器損壞.

10.請勿破壞點火器電線及外規。
