濾波器是由電感器和電容器構成的網路，可使混合的交直流電流分開。電源整流器中，即借助此網路濾凈脈動直流中的漣波，而獲得比較純凈的直流輸出。最基本的濾波器，是由一個電容器和一個電感器構成，稱為l型濾波。所有各型的濾波器，都是集合l型單節濾波器而成。基本單節式濾波器由一個串聯臂及一個并聯臂所組成，串聯臂為電感器，并聯臂為電容器。
設備簡介

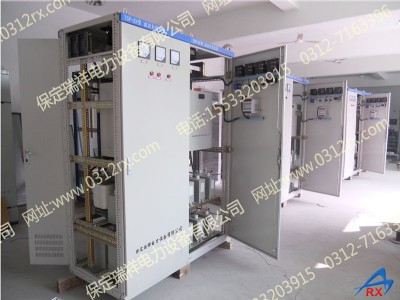

tsf型濾波補償裝置是采用微電腦動態濾波補償控制器，濾波支路采用了專業設計的濾波電抗器和電容器組組成單調諧式濾波，在諧振頻率下xcn=xln,可對諧波形成近似短路回路，針對特性諧波有效濾除。主回路采用電力半導體晶閘管無觸點開關投切濾波支路的控制方式，自動投切，可以連續頻繁投切濾波補償支路，而不影響開關和電容器的壽命。設備技術先進、功能完備、可靠性高、維護量小、動態響應快等特點。快速跟蹤系統變化，就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置自動化程度高，能在外部故障或停電時自動退出工作，送電后自動恢復運行。
主要特點
1.針對用戶系統諧波無功專門設計制造，消除特性諧波補償無功功率，濾波效果明顯。
2.根據諧波源的特性設定濾波器的投切方式和控制策略。
3.快速檢測系統情況，按照負荷的無功電流、諧波電流進行實現快速跟蹤。
4.采用無觸點自動投切，響應速度快（小于20ms），可連續頻繁投切濾波支路，而不影響開關和濾波器的壽命。
5.使受電功率因數提高到0.95以上，降低配電網的線損、增加配電變壓器的承載效率。
設備規范
工作電壓：220v/380v/660/750v/1000v （-15％～+10％）
工作頻率：工頻50hz （偏差1hz）
環境溫度： -25~+40°c
海拔高度： <=2000m
環境濕度：相對濕度<=85％（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
