諧波電流的估算有時是很困難的，因為影響諧波電流大小的因素很多，例如有功負荷的大小，變流器的類別和控制要求等等，而某些情況，甚至無法估算，例如電弧爐、弧焊機等，這就只有等待設備運行后的諧波測量。但從下面的分析中可以看出變流器發射的諧波電流還是有一定的規律的。
設備簡介

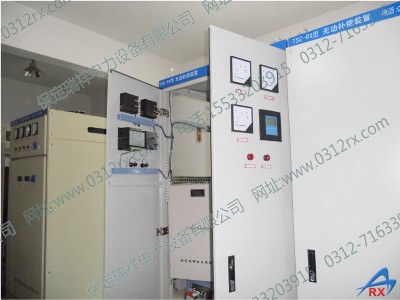

tsc-rx型濾波無功補償裝置主要用于交流電焊機負載的補償使用，電焊機負載具有快速或極快的無功功率變化，無功功率損耗變化大、不穩定，三相負荷不平衡，含有諧波等特征。
在工業運用中emi濾波器按捺電磁攪擾的成效不僅取決于濾波器自身和它的實踐作業條件的濾波器的規劃，在很大程度上依賴于過濾器的裝置。如今許多工業生產關于設備的裝置及其注重,由于好的裝置即是等于成功的一半.濾波器引線與裝置的方位也很重要的疑問。
本裝置利用微電腦控制器自動采集判斷跟蹤系統變化，以無功功率及功率因數作為判據，自動合理投切，減少投切次數，避免投切震蕩和無功倒送的問題，從而使系統的功率因數保持為最佳狀態，投切機構選用可控硅投切，滿足負荷快速變化對投切機構的要求。
節電效果明顯，功率因數可提高到0.95以上；具有穩定電流提高焊接質量、消除閃爍，充分地利用現有設備、減少基本費用的開支。
主要特點
1.針對用戶系統諧波無功專門設計，抑制高次諧波補償無功功率。
2.根據諧波源諧波無功特性設定濾波補償的投切方式和控制策略。
3.快速檢測系統變化，按照負荷的諧波無功情況進行實現快速跟蹤。
4.使受電功率因數提高到0.95以上，降低配電網的線損、增加配電變壓器的承載效率。
5.采用無觸點自動投切，響應速度快（小于20ms），可連續頻繁投切濾波補償支路，而不影響開關和濾波補償器的壽命。
