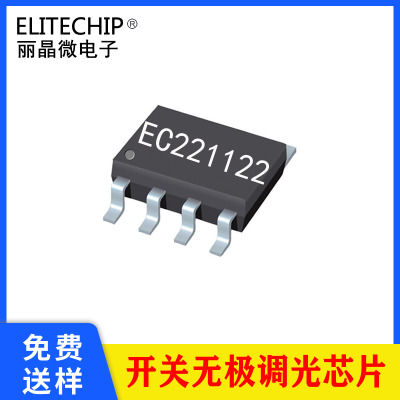

ec221122-0f0e-27ab短按開關+長按調光芯片

一． 功能說明

芯片供電電壓：dc2.4-5v。一路輕觸開關輸入控制,一路led輸出。

上電不工作,觸發開關on/off功能。觸發下燈亮定時1小時,1小時后自動滅,中途觸發立即燈滅。長按開關無極調光4％-100％,調光不改變定時。帶斷電記憶,只記憶滅前的亮度。

二． 電氣參數   （vdd=3.0v  ta=25℃） 參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.43.05.0v 工作電流iop  500uavdd=3.0v,輸出懸空靜態電流istb  3uavdd=3.0v驅動電流iol  30mavdd=3.0v,lov=1.0v工作溫度ta-102570℃ 儲存溫度tstg-2025120℃

三． 封裝腳位圖（sop-8）

四． pin腳功能描述管腳號符號功能描述1vdd電源正2scl接記憶ic：ec24c023sda接記憶ic：ec24c024key觸發開關5outled輸出,高電平有效6nc懸空7nc懸空8gnd電源負

五． 電路圖參考

六． 封裝尺寸圖（sop-8）

七． 版本說明版本日期描述ec210203-3e49-91472021/2/24v01初版ec210203-2-3f53-91472021/7/3v02改最 低亮度為4％ec220523-34b6-91472022/5/28v03改上電不工作ec221122-0f0e-27ab2022/11/25v04加1小時定時
