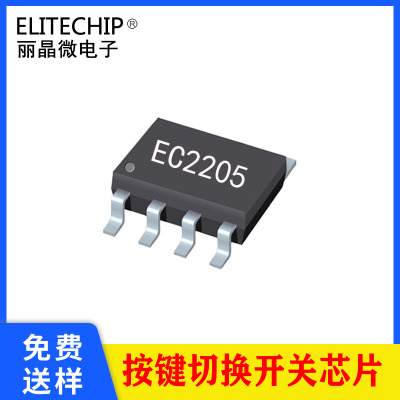

ec2205-9bb5h按鍵切換開關芯片

一、 功能說明

一路按鍵key輸入控制,二路電平信號輸出led11,led2,外加一路指示燈led3,上電不工作,短按切換顏色,長按3s開機同時led1亮,短按依次為：led2亮,led1+led2亮,led1亮,依次循環

在開機狀態下,長按3秒關機,有不斷電記憶功能（關機為led1亮,下次開機則為led1亮）

led3為電量指示燈,電壓低于3.0v時,led3指示燈閃爍,頻率為0.5hz快閃,此時按按鍵,負載可正常工作；電壓低于2.7v,負載不工作,led3閃5下滅

二、 電氣參數（vdd=5.0v,gnd=0,ta=25℃） 參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.23.05.5v 工作電流iop 1.5 ma 靜態電流istb 10 uavdd=5.0v驅動電流低電平輸出iol 20 mavdd=5.0v,vol=0.5v驅動電流高電平輸出ioh 10 mavdd=5.0v,voh=4.5v工作溫度ta-202585℃ 儲存溫度tstg-2025100℃

三、 封裝腳位圖（sop8）

四、 pin引腳及功能描述

管腳號符號功能描述1vddic正極2led3指示燈,高有效3key按鍵觸發腳,低有效4nc懸空5led2輸出腳,高有效6led1輸出腳,高有效7nc懸空8gndic負極

五、參考電路圖

六、 封裝尺寸圖（sop8）

七、版本說明版本日期描述ec2205-9bb5h2022/4/29v01初版
