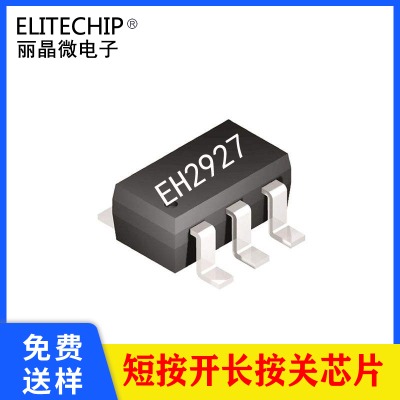

eh2927-a5c4短按開機長按關機芯片

一、 功能說明

兩按鍵（key1、key2）輸入控制,兩路信號同步輸出,上電outl輸出高電平、outh輸出低電平

key1鍵：短按0.1秒開機,outl低電平輸出、outh高電平輸出,再長按1秒關機,outl低電平翻轉為高電平、outh高電平翻轉為低電平,依次循環

key2鍵：短按0.1秒開機,outl低電平輸出、outh高電平輸出,再長按3秒關機,outl低電平翻轉為高電平、outh高電平翻轉為低電平,依次循環

二、 極限參數

absolute maximum ratings

voltage applied at vdd to vss ..............................................................................- 0.3v to 6.0v

voltage applied at any pin to vss............................................................................- 0.3v to vdd+0.3v

operating ambient temperature................................................................................ -40°c to 85°c

storage ambient temperature ...................................................................................-40°c to 125°c

三、 電氣參數（vdd=5.0v  ta=25℃）參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.43.05.0v 工作電流iop 3 uavdd=3.0v功耗小于3ua靜態電流istb 3 uavdd=3.0v功耗小于3ua驅動電流低電平輸出iol 14 mavdd=5.0v,vol=0.7v驅動電流高電平輸出ioh 6 mavdd=5.0v,voh=vdd-0.7過vdd極限電流ivddmax  50ma 過gnd極限電流igndmax  50ma 工作溫度ta-302580℃ 儲存溫度tstg-3525100℃

四、 封裝腳位圖（sot23-6）

管腳號符號功能描述1key2觸發開關22gndic負極3key1觸發開關14outh信號輸出,高電平有效5outl信號輸出,低電平有效6vddic正極

五、 電路圖參考

推led應用圖參考

六、 封裝尺寸圖（sot23-6）

七、 版本說明版本日期描述eh2806-a2342022/8/29v01初版eh2927-a5c42022/9/28v02初版短按開機
