eh2205510-2f56-2f8b 2鍵遙控蠟燭芯片

一、功能說明

2鍵遙控蠟燭芯片方案：上電蠟燭閃,一路紅外遙控輸入,一路蠟燭閃led輸出；

遙控器用戶碼：00ff

“on”鍵:碼值“01”,開啟led

“off”鍵：碼值“05”,關閉led

二、電氣參數（vdd=5.0v,gnd=0v,ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 3 ma fcpu=2mhz@xtal-4m

靜態電流 istb 10 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 20 ma vol=0.6v

驅動電流 ioh 14 ma voh=vdd-0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

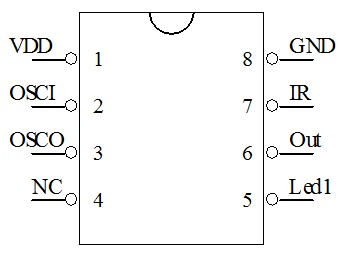

三、封裝腳位圖（sop-8）

四．pin引腳及功能描述

管腳號 符號 功能描述

1 vdd ic正極

2 osci 接32.768k晶振

3 osco 接32.768k晶振

4 nc 懸空

5 led1 輸出腳、低有效

6 out 接收頭電源腳

7 ir 紅外信號輸入腳

8 gnd ic負極

五、電路圖參考

六、封裝尺寸圖（sop-8）

七、版本說明

版本 日期 描述

eh2205510-2f56-2f8b 2022/5/26 v01初版
