3d27-b477 床頭小夜燈芯片

一． 功能說明

供電方式：dc3.7v 鋰電池。兩路按鍵開關和（彈簧）震動開關控制三路 5050 0.5w 貼片燈。 led 燈為：5050 單色暖白燈一顆, 藍燈一顆,粉 紅燈一顆。 上電不工作 。

s1鍵:長按2秒開機（l1）暖白燈亮,短按一下（l2）藍燈亮,再短按一下（l3）粉 燈亮,再短按一下三燈（l1l2l3）同時亮,再短按一下三燈交替閃。長按2秒關機。有不斷電記憶,記憶關閉前模式和亮度。

s2鍵: led 燈亮度調節。開機默認亮度100％,短按一下50％亮度,再短按一下70％亮度,再短按一下100％亮度,循環。

s3震動開關：開機狀態下每震動觸發一次,變換一種燈光,暖白--藍--粉 --三燈同時亮--三燈交替閃,循環。

定時功能：開機后3h內無操作自動關機,中途觸發按鍵和震動開關重新計時。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 1.6 ma fcpu=4mhz@hirc-8m

靜態電流 istb 3 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 30 ma vol=0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

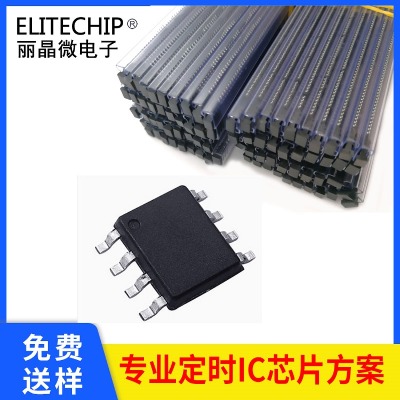

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 k3 震動開關

3 k2 亮度轉換

4 k1 開關機鍵

5 l3 粉 燈輸出,高電平有效

6 l2 藍燈輸出,高電平有效

7 l1 暖燈輸出,高電平有效

8 gnd 電源負

四． 電路圖參考

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

3d27-b477 2021/7/31 v02
