eh220223-3e47-3f19兩鍵6開18關定時芯片

一． 功能說明

兩個輕觸開關輸入控制,三路輸出：2路主燈、1路指示燈。上電工作無定時對閃模式。

key1(定時/off鍵)：按一下6開18關定時指示燈亮,再按一下關,再按一下無定時,指示燈滅,依次循環。

key2(模式鍵)：按一下l1亮,按一下l2亮,再按一下l1 l2對閃。

有不斷電記憶,key1關后再打開  記憶之前的led模式。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 1.5 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

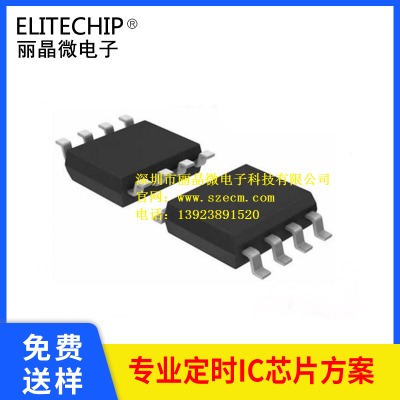

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 osco 晶振

3 osci 晶振

4 key1 定時觸發按鍵

5 key2 模式觸發按鍵

6 out1 led輸出,低電平有效

7 out2 led輸出,低電平有效

8 gnd 電源負

四． 電路圖參考

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

eh220223-0087-0159 2022/2/28 v01初版

eh220223-3e47-3f19 2022/3/3 v02
