ec201228-335a-19e7長按2秒開機長按3秒關機芯片
一． 功能說明
一路按鍵開關輸入控制,兩路led同步輸出：1路高電平、1路低電平（可二選一）。
上電不工作,長按2秒開關,兩路led一直工作。再長按3秒關機,兩路led停止工作。
二． 電氣參數 （vdd=3.0v ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.4 3.0 5.0 v
工作電流 iop 1.6 ma fcpu=4mhz@hirc-8m
靜態電流 istb 3 ua vdd=5v, wdt 開, lvr 關
驅動電流 iol 30 ma vol=0.6v
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃

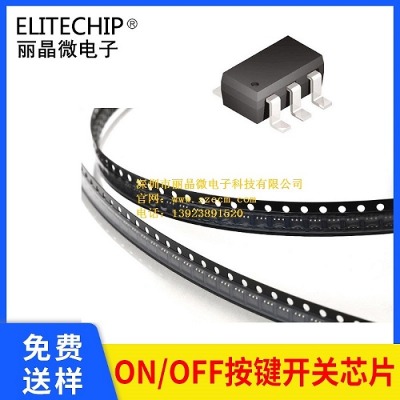

三． 封裝腳位圖（sot23-6）
管腳號 符號 功能描述
1 key 觸發開關
2 gnd 電源負
3 out1 輸出1高電平有效
4 nc 懸空
5 vdd 電源正
6 out2 輸出2低電平有效
四． 電路圖參考
接led參考電路
五． 封裝尺寸圖（sot23-6）
六． 版本說明
版本 日期 描述
ec201228-335a-19e7 2020/12/31 v01初版
