ech210926-188b-ebd7短按開長按1秒關芯片

一． 功能說明

供電方式：3.7v鋰電池。上電outl為高電平。

key1功能： 短按,out腳輸出低電平,長按1秒outl輸出高電平。

key2功能：key2檢測到有高電平且持續時間超過0.5秒,outl輸出低電平(小于0.5s維持原有狀態),key2檢測到有低電平且持續時間超過0.5秒,outl輸出高電平（小于0.5s維持原有狀態）。

key2高電平時key1無效。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 1.6 ma fcpu=4mhz@hirc-8m

靜態電流 istb 3 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 30 ma vol=0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

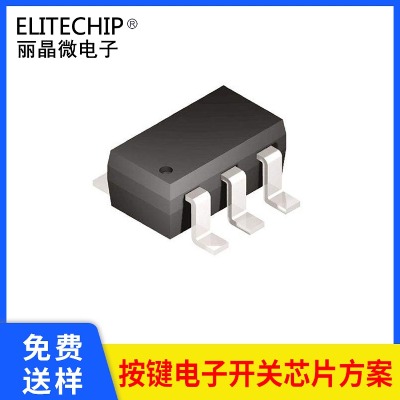

三． 封裝腳位圖（sot23-6）

管腳號 符號 功能描述

1 nc 懸空

2 gnd 電源負

3 outl led輸出,低電平有效

4 key1 觸發開關

5 vdd 電源正

6 key2 信號檢測腳

四． 電路圖參考

五． 封裝尺寸圖（sot23-6）

六． 版本說明

版本 日期 描述

ech210926-188b-ebd7 2021/10/11 v01初版
