b6a8-5dc9  汽車燈轉向燈ic

一． 功能說明

供電方式：dc12v

1、按下日行燈 key1，打開日行燈（ledw）

2、按下 key2，led1~led5 跑馬燈閃爍。

3、key1/key2 同時按下，led1~led5 跑馬燈閃爍。

二．電氣參數（vdd=5.0v  ta=25℃）

參數 符號 小值 典型值 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v fcpu = 1mhz

工作電流 iop 3 5 ma vdd=5v,3ma

靜態電流 istb 2 5 ua vdd=5.0v

驅動電流低電平輸出 iol 15 ma vdd=5.0v,vop=vss+0.5v

驅動電流高電平輸出 ioh 10 ma vdd=5.0v,vop=vdd-0.5v

過vdd極限電流 ivddmax 60 ma

過gnd極限電流 igndmax 60 ma

工作溫度 ta -20 25 85 ℃

儲存溫度 tstg -40 25 125 ℃

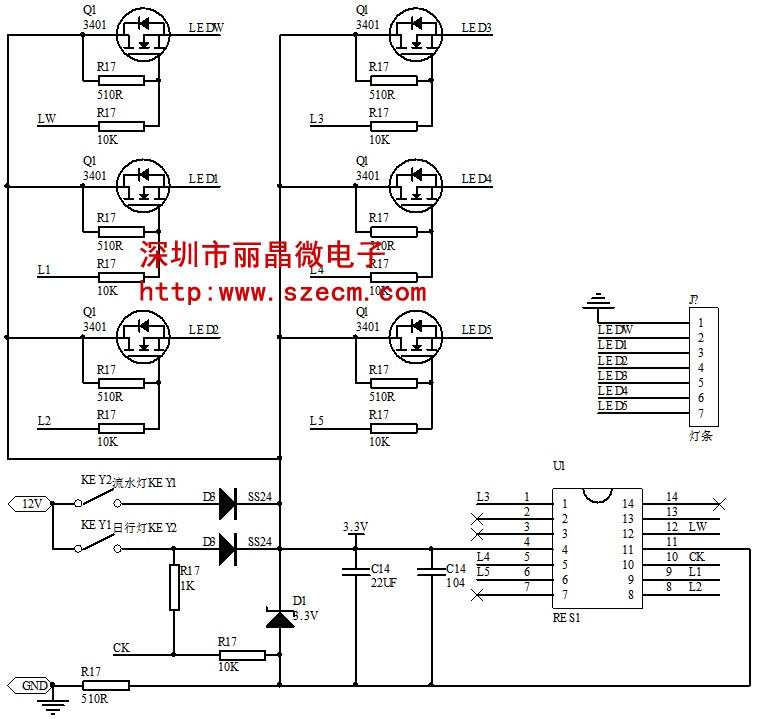

三．電路圖參考

四．版本說明

版本 日期 描述

b6a8-5dc9 2019-07-15 按原樣品程序
