m3xx4系列無線遠程測控終端是集成了模擬信號采集、開關量輸入、開關量輸出、計數和無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等，是實施無線測控的最佳選擇。

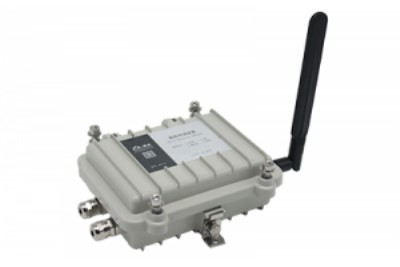

 m3114采用高性能的工業級 32

位通信處理器和工業級無線模塊，提供 1路rs485接口，可以實現rs485設備數據采集，數據的存儲、周期和上報周期可以根據用戶環境的要求而調整。

產品特點

工業級應用設計

2 采用高性能工業級無線模塊

2 采用高性能工業級32位通信處理器

2 內置實時時鐘（rtc）

2 采用金屬外殼。金屬外殼和系統安 全隔離，特別適合于工控現場的應用

2 防爆防水ip67

穩定可靠

2 wdt

看門狗設計，保證系統穩定

2 采用完備的防掉線機制，保證數據終端永遠在線

2 rs232/rs485接口內置

15kv esd 保 護

2 sim/uim

卡接口內置 15kv esd 保護

2 電源接口內置反相保護

標準易用u

2 四頻模塊全球通用，支持聯通、移動 gprs

網絡，普通手機卡即可用

2 支持任意格式設置注冊包/心跳包數據

2 提供標準rs485接口，可直接連接串口設備

接口說明

1） 天線接口：連接gprs天線

2） rs485接口（四線）

b

a

gnd

vcc

rs485信號線b

rs485信號線a

電源負

電源正

3） 電源接口（兩線）

gnd

vcc

電源負

電源正
