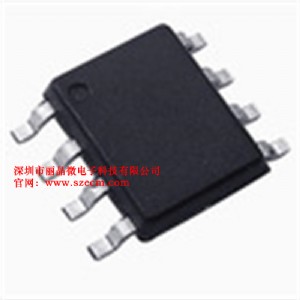

一、功能說明:      ech1062-242d循環定時ic芯片

cmos工藝技術，低功耗。采用高電壓工藝，工作電壓范圍寬，抗干擾能力強。工作電壓2.4v—6.8v�？芍苯佑�6v電池。

可設定時間為：

8小時on~ 16小時off   (h8接vss)

6小時on~ 18小時off   (h6接vss)

5小時on~ 19小時off   (h5接vss)

4小時on~ 20小時off   (h4接vss)

無定時一直工作

(h24接vss)

24小時循環工作的定時 ic。

兩路輸出，led1為柔和模式蠟燭閃，led2為工作常亮。

定時蠟燭燈選用單排3檔開關，同時可進行2個定時狀態，當開關置于所選擇二檔定時中一檔時，上電工作；如果開關置于off時，上電不工作。工作過程中，開關可以改變工作狀態：工作和不工作。

(在上電的情況中，當改變定時選擇端時，重新計時）

key是on/off 按鍵可控制ic的開和關

測試方法選用1小時閃一次來測試，頻率大約在2hz

time接地是快速測試，斷開是正常模式

（測試時： 常亮i0口，蠟燭閃io口

，快速測試模式一樣）

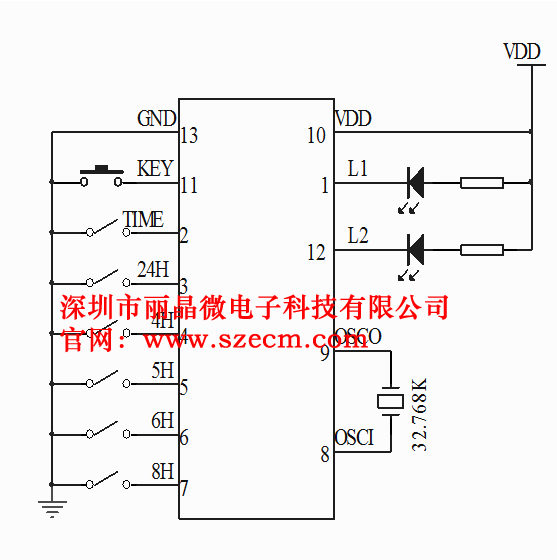

五、應用電路圖:
