ec022ws

單通道直流 led 調光觸摸芯片

一、概述

ec022ws是一款集成了觸摸按鍵、開關及 led 燈光開關與亮度調節的單通道觸摸芯片。使用該芯片可以實現單路觸摸按鍵與單路觸摸開關功能，以及 led 燈光的觸摸開關控制和亮度調節。具有如下功能特點和優勢：

①燈光亮度可根據需要隨意調節，選擇范圍寬，操作簡單方便。

②可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安 全性高。

③應用電壓范圍寬，可在 2.4~5.5v 之間任意選擇。

④應用電路簡單，外圍器件少，加工方便，成本低。

⑤控制輸出 pmw 信號頻率達 20khz，無頻閃效果極佳。

⑥抗干擾特性好。芯片級 esd 達±4kv，eft 可達±4kv 以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。

二、 特性

工作電壓：2.4~5.5v

工作頻率：4mhz

觸摸輸入：一路（ti）

選項輸入：三路（op1/op2/op3）

控制輸出：一路（so）

功能描述：

ti 觸摸輸入對應 so 燈光控制輸出，通過調制 pwm 輸出信號的占空比控制 led 燈的開關和亮度變化，pwm 信號的頻率固定為 20khz 左右。共有八種功能可選，由

opt1/opt2/opt3 管腳上電前的輸入狀態來決定。具體如下：

1）op1，op2，op3 全部懸空：不帶亮度記憶不帶亮度緩沖的 led 觸摸無級調光

2）op1 接地，op2&op3 懸空：帶亮度記憶不帶亮度緩沖的 led 觸摸無級調光

3）op1&op3 懸空，op2 接地：led 三段觸控調光，【高->中->低->滅】循環

4）op1&op2 接地，op3 懸空：led 三段觸控調光，【低->中->高->滅】循環

5）op1&op2 懸空，op3 接地：單路觸摸按鍵，按鍵輸出低電平

6）op1 懸空，op2&op3 接地：單路觸摸按鍵，按鍵輸出高電平

7）op1&op3 接地，op2 懸空：單鍵觸摸開關，上電輸出高電平

8）op1，op2，op3 全部接地：單鍵觸摸開關，上電輸出低電平

三、以下為詳細功能說明：

1、不帶亮度記憶不帶亮度緩沖的 led 觸摸無級調光功能如下：

①初始上電時，so 輸出全低電平，led 燈不亮。

②短按觸摸（觸摸持續時間小于 550ms），可實現燈光的開關亮滅控制。一次短按觸摸，燈

亮；再一次短按觸摸，燈滅。多次短按，依此循環。燈光點亮或關滅時，無亮度緩沖。且

每次開燈的亮度固定為亮度，對應輸出 pwm 信號的高電平占空比為 100％。

③長按觸摸（觸摸持續時間大于 550ms），可實現燈光無級亮度調節。一次長按觸摸，燈光

亮度逐漸降低，松開時停在當時的亮度，若長按時間過 3 秒鐘，則燈光亮度達到后

不再變化；再一次長按觸摸，燈光亮度逐漸升高，松開時停在當時的亮度，若長按時間

過 3 秒鐘，則燈光亮度達到后不再變化。多次長按，依此循環。亮度的 pwm 信

號占空比為 2％，亮度為 100％。燈不亮的情況下，長按觸摸也可開燈。此種情況下，

按鍵按下后首先以亮度亮燈，若過 550ms

后仍未松開，則開始向下無級調光。

④點擊觸摸和長按觸摸可在任何時候隨意使用，相互之間功能不受干擾和限制。

2、帶亮度記憶不帶亮度緩沖的 led 觸摸無級調光功能是在不帶亮度記憶不帶亮度緩沖的

led 觸摸無級調光功能的基礎上增加了亮度記憶功能。即在電源不斷電的情況下，每次短按觸摸關燈時的亮度會被記憶保存，下次觸摸開燈時會以此亮度作為初始亮度。開燈后次調光的方向由之前記憶的亮度值來決定，若記憶亮度值大于 50％，則向下調光；若記憶亮度值小于 50％，則向上調光。初始上電或斷電后重新上電，次開燈的初始亮度固定為 100％亮度，次調光的方向固定為向下調光。

3、led 三段觸控調光，【高->中->低->滅】循環

①初始上電時，so 輸出全低電平，led 燈不亮。

②次觸摸，燈光為高檔亮度；第二次觸摸，燈光為中檔亮度；第三次觸摸，燈光為低檔

亮度；第四次觸摸，燈滅。多次按鍵，依此循環。高中低三檔亮度對應的輸出 pwm 信號

占空比分別為 100％、40％、10％。

4、led 三段觸控調光，【低->中->高->滅】循環

①初始上電時，so 輸出全低電平，led 燈不亮。

②次觸摸，燈光為低檔亮度；第二次觸摸，燈光為中檔亮度；第三次觸摸，燈光為高檔

亮度；第四次觸摸，燈滅。多次按鍵，依此循環。低中高三檔亮度對應的輸出pwm信號

占空比分別為 10％、40％、100％。

5、單路觸摸按鍵，按鍵輸出低電平

①上電后，so輸出全高電平。

②觸摸按鍵后，so輸出變為低電平；觸摸松開后，so輸出回復高電平。

6、單路觸摸按鍵，按鍵輸出低電平

①上電后，so 輸出全低電平。

②觸摸按鍵后，so 輸出變為高電平；觸摸松開后，so 輸出回復低電平。

7、單鍵觸摸開關，上電輸出低電平

①上電后，so 輸出全低電平。

②每觸摸按鍵一次，so 輸出狀態翻轉一次。

8、單鍵觸摸開關，上電輸出高電平

①上電后，so 輸出全高電平。

②每觸摸按鍵一次，so 輸出狀態翻轉一次。

四、腳位分布及功能說明

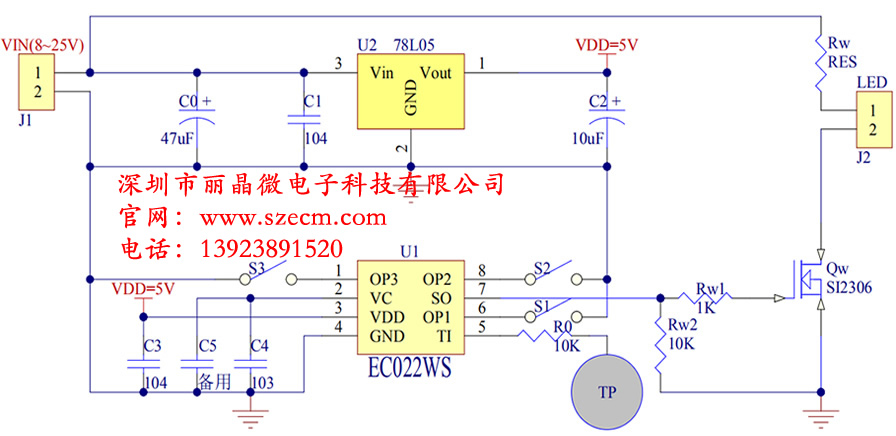

五、應用電路圖

注： 當介質材料及厚度等差異較大時，可通過調整 vc 與 gnd 之間的 c4 電容來調節觸摸靈敏度。建議的取值范圍在

102~104 之間，典型值為 103，在此范圍內，電容容值越大，靈敏度越高，電容容值越小，靈敏度越低。電容材質方面，插件時建議選擇滌綸電容，貼片時建議優先選擇 npo 電容，其次 x7r 電容也可以，不可用 y5v 瓷片電容。以下參數數據僅供參考，具體以實際為準。
